LM滚动导轨

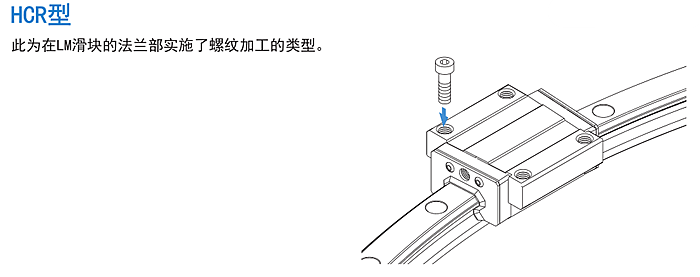

THKR型圆弧HCR直线导轨

产品介绍/参数

优势特点:日本THK直线导轨HCR系列优点:与采用滑动导向装置、滚针凸轮导向器的圆弧运动相比,R形圆弧滚动导轨可以获得无间隙的高精度运动。LM轨道和LM滑块只需采用螺栓安装即可,所以组装相当简单。







钢球沿着LM轨道和LM滑块上经过精密研磨加工的4列滚动面进行滚动;通过组装在LM滑块上的端盖板,使钢球列循环运动。

可实现高精度圆弧运动的R形圆弧滚动导轨采用已有丰富实际业绩的4方向等负荷型LM滚动导轨HSR型作为其基本结构,是运用崭新的构思开发而成的产品。

【设计自由】
多个LM滑块部分可以在相同导轨上分别动作,只要LM滑块配置在负荷点上,就能实现经济合理的结构设
计。

【缩短组装时间】
与采用滑动导向装置、滚针凸轮导向器的圆弧运动相比,R形圆弧滚动导轨可以获得无间隙的高精度运动。LM轨道和LM滑块只需采用螺栓安装即可,所以组装相当简单。

【可实现5m以上的圆弧运动】
可以进行旋转轴承不可能实现的5m以上的圆弧运动。同时,实现这种圆弧运动的装置其组装、拆卸、重组十分容易。

【可承载所有方向的负荷】
由于采用HSR型作为基本结构,因此可以承载所有方向的负荷。

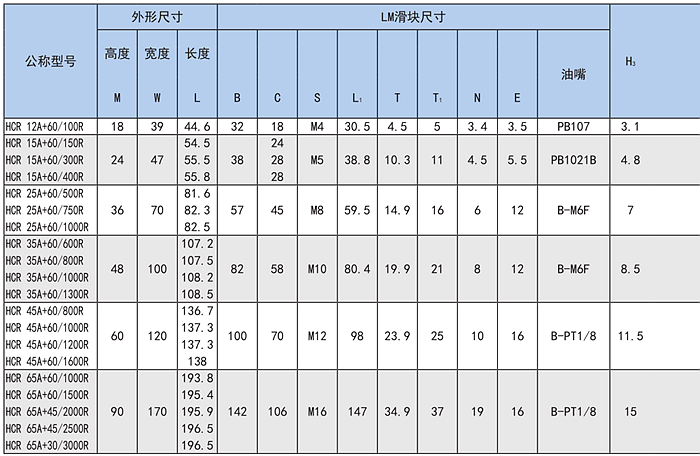

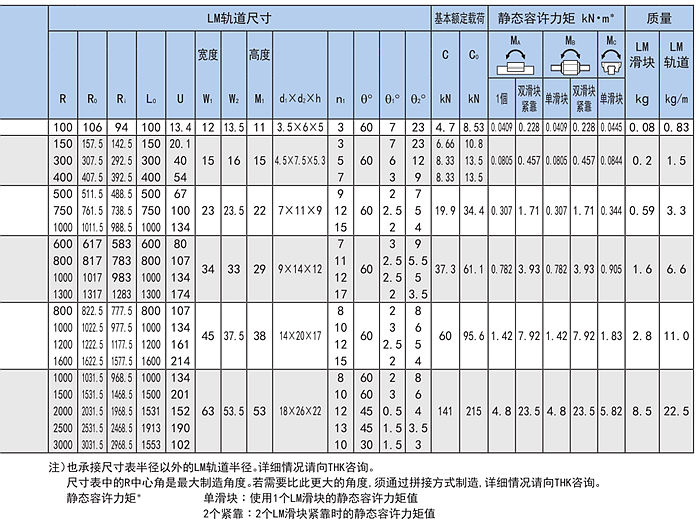

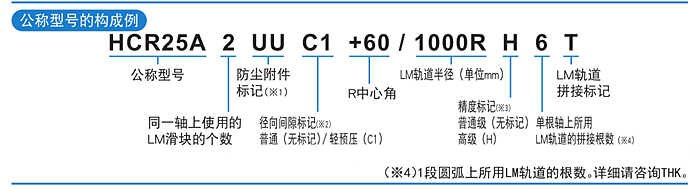

HCR12A+60/100R  HCR15A+60/150R  HCR15A+60/300R  HCR15A+60/400R  HCR25A+60/500R HCR25A+60/750R  HCR25A+60/1200R  HCR35A+60/600R  HCR35A+60/800R HCR35A+60/1000R  HCR35A+60/1300R  HCR45A+60/800R  HCR45A+60/1000R HCR45A+60/1200R  HCR45A+60/1600R  HCR65A+60/1000R  HCR65A+60/1500R HCR65A+60/2000R  HCR65A+60/2500R  HCR65A+60/3000R
