保持器型LM滚珠导轨

THK微型SRS直线导轨

  • 产品品牌:
  • 产品型号:
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:742 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:THK直线导轨SRS系列优点:使用球保持器可消除钢球之间的摩擦,提高了油脂保持性,因此可降低粉尘的产生。另外,LM滑块和LM轨道使用高耐蚀性的不锈钢。







球保持器型LM滚动导轨SRS型采用在小体积的机身中装设2条滚动面的结构,可以承受各个方向的负荷;对于要求节省空间的部位、或者有力矩作用的部位等,可以只使用单轴。并且,使用球保持器可消除钢球之间的摩擦,因而实现了出色的高速性、低噪音、好音质、较长的使用寿命以及长期运行而免维护。

【灰尘少、防锈】
使用球保持器可消除钢球之间的摩擦,提高了油脂保持性,因此可降低粉尘的产生。另外,LM滑块和LM轨道使用高耐蚀性的不锈钢。

【小型化】
SRS型的轨道断面高度被控制得较低,采用左右各1条钢球列的小型结构,可安装于要求节省空间的部位。

【轻量化】
由于SRS型的LM滑块的一部分(如钢球后孔周围等)采用树脂材料并通过嵌入成形技术加工而成,因此实现了轻量化和低惯性。


表1 中的数值适用于普通间隙的情况。在C1间隙和2轴规格的情况下,推荐采用表中数值的50%以下。

注)由于SRS型采用哥德式拱形沟槽,若安装面有精度误差,将有可能对动作造成不良影响,因此推荐在高精度的安装面采用SRS型。









【SRS型的油嘴和润滑孔】

SRS型标准品不带油嘴。安装油嘴和加工润滑孔均由THK完成。请在订购SRS型时指明所要的型号需要油嘴或润滑孔。(关于润滑孔的尺寸以及适用的油嘴类型和尺寸,请参照 表3)。

此外,在恶劣环境下使用SRS型时,请使用*QZ自润滑装置(配件)或*层叠式接触刮板LaCS (配件)。

注1) SRS5M、SRS5WM、SRS7M、SRS7WM、SRS9M、SRS9WM、SRS12M以及SRS12WM型由于不能安装油嘴,使用润滑孔来润滑。

注2) 使用润滑孔不是用于润滑目的,可能会导致部件损坏。

注3) 如果带有QZ自润滑器的型号要求有油嘴,请向THK咨询。






















SRS5M  SRS5WM

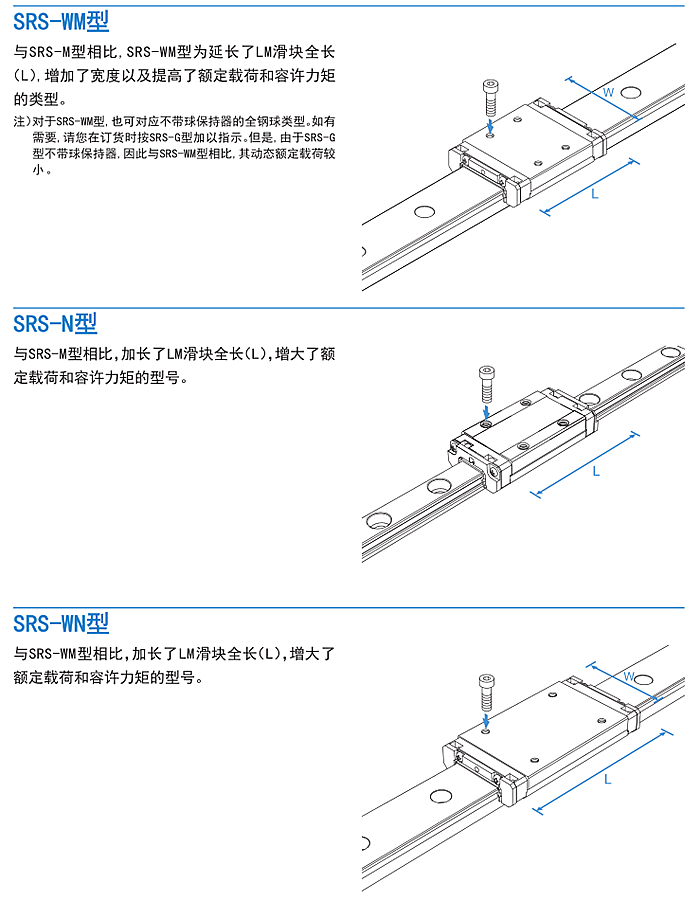

SRS7M  SRS9M  SRS9N  SRS12M  SRS12N  SRS15M  SRS15N  SRS20M  SRS25M

SRS7WM  SRS9WM  SRS9WN  SRS12WM  SRS12WN  SRS15WM  SRS15WN
