LM滚动导轨

THK直曲HMG直线导轨

  • 产品品牌:
  • 产品型号:THK直曲HMG直线导轨
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:433 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK直线导轨HMG系列优点:这种导轨可以提高装配、输送生产线、检查装置等领域的作业效率,并且可以通过结构的简化(如减少升降机、转台等)大幅度地降低成本。

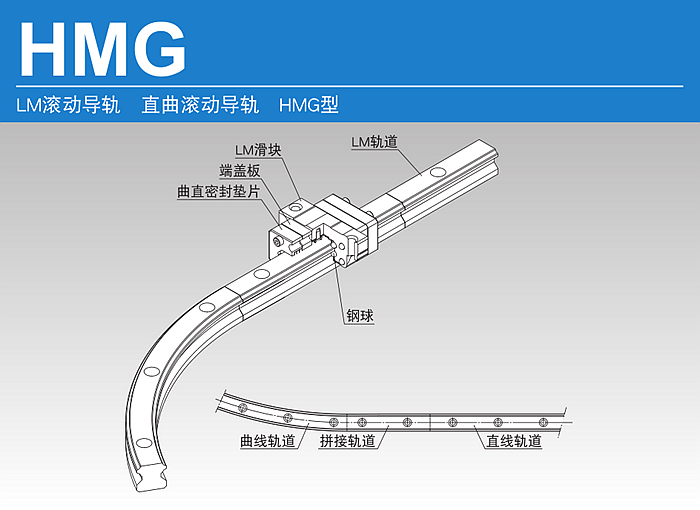

直曲滚动导轨HMG型是将直线LM滚动导轨HSR型和曲线R形圆弧滚动导轨HCR型的各项技术融合在一起而开发出来的用1种LM滑块即可实现直线部和曲线部的连续行走的新型直曲滚动导轨。这种导轨可以提高装配、输送生产线、检查装置等领域的作业效率,并且可以通过结构的简化(如减少升降机、转台等)大幅度地降低成本。

【设计自由】

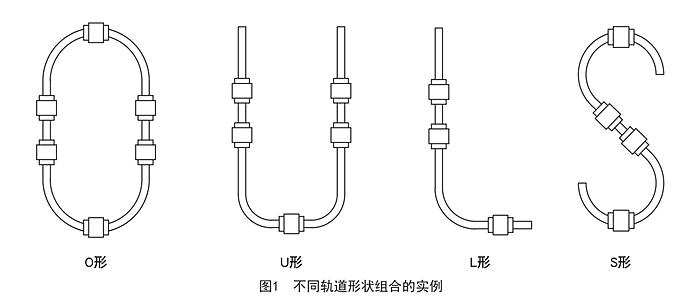

直线和曲线可以自由地组合。由于直线部与曲线部可以平滑地转换,因此可以自由地组合成O、U、L和S等字形。另外,直曲滚动导轨HMG型通过单轴多个LM滑块及2根LM轨道或多个LM轨道的组合,可以组装大型工作台、输送重物,实现自由度极高的设计。


【缩短输送时间】

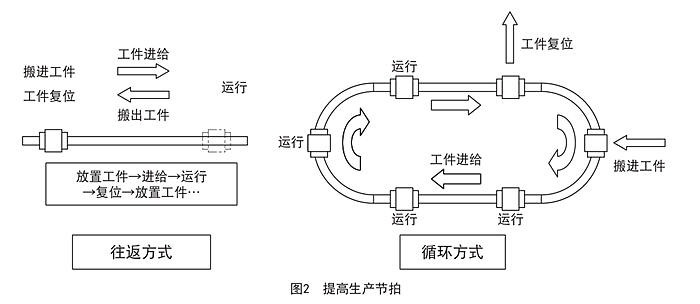

与往返方式不同,采用了HMG型的循环方式可以在检查、装配作业中设置工件,大幅度地改进生产节拍。通过增加工作台数,还可以进一步缩短作业时间。



【通过简化机构来降低成本】
通过直线轨道和曲线轨道的组合,可以省去以往搬送和制造生产线中用于方向转换的升降机及转台,因此使用HMG型可以简化结构,大幅度地削减部件数量,从而降低成本。同时,也可以减少设计的工时数。

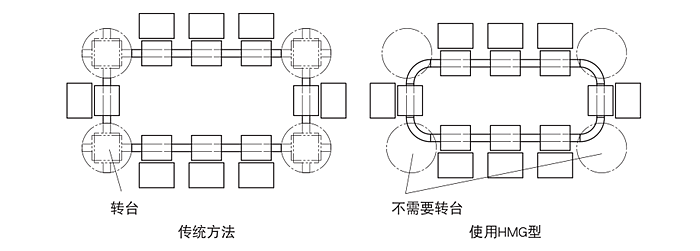

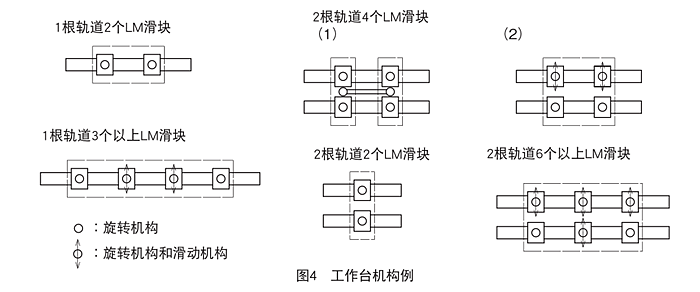

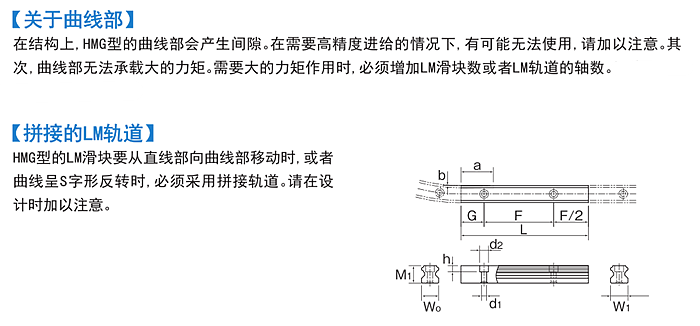

当直曲滚动导轨HMG型要使用2根以上的导轨或者在1根导轨上连接2个以上的LM滑块时,为了实现曲线部的旋回,有必要根据组成情况在工作台上使用旋转机构及滑动机构。机构例如 图4 所示,请加以参照。

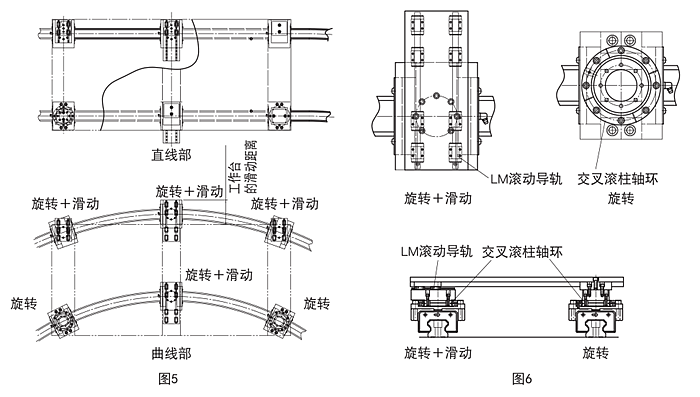

使用多轴时的实际工作台设计例如 图5 所示。在直曲滚动导轨中,当LM滑块从直线部到曲线部移动时,工作台会偏心,因此HMG型必须设置旋转机构及滑动机构。偏心量因为曲线部的半径及LM滑块跨度的不同而异,因此,必须根据规格进行设计。

图6 表示滑动机构、旋转机构的详细图。在图中,为了获得流畅的滑动运动及旋转运动,滑动机构使用LM滚动导轨,而旋转机构使用交叉滚柱轴环。另外,直曲滚动导轨的驱动可采用皮带驱动、链条驱动等方式。

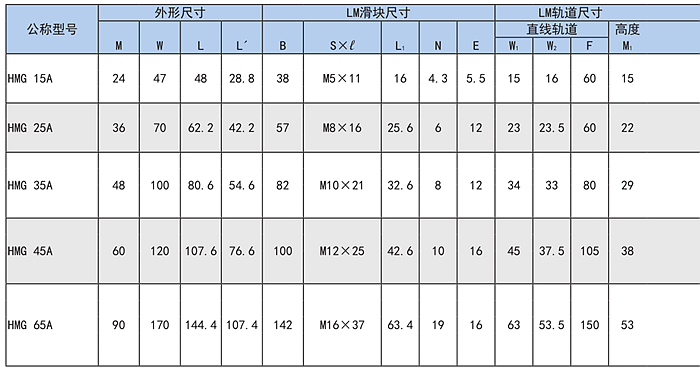

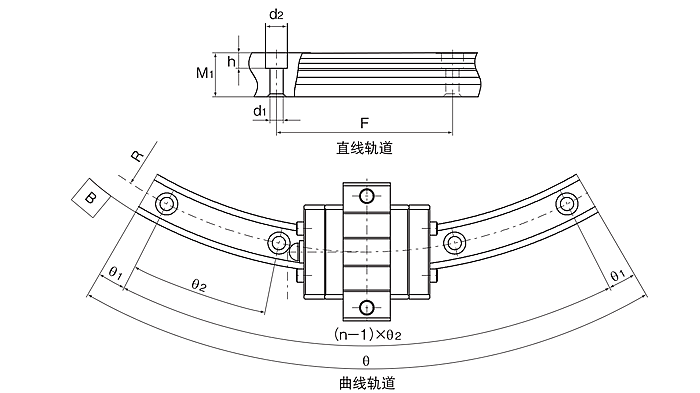

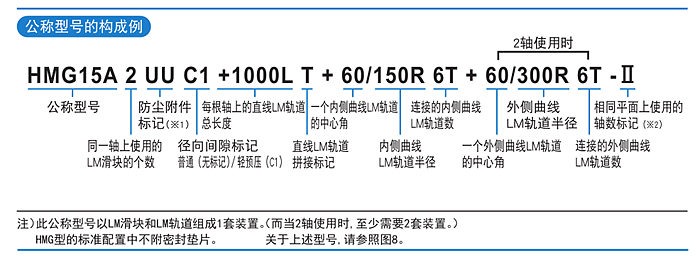

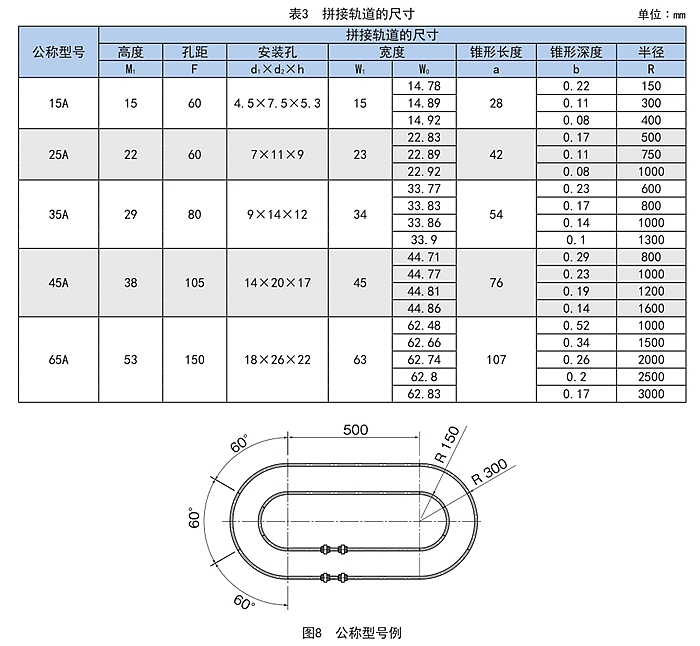

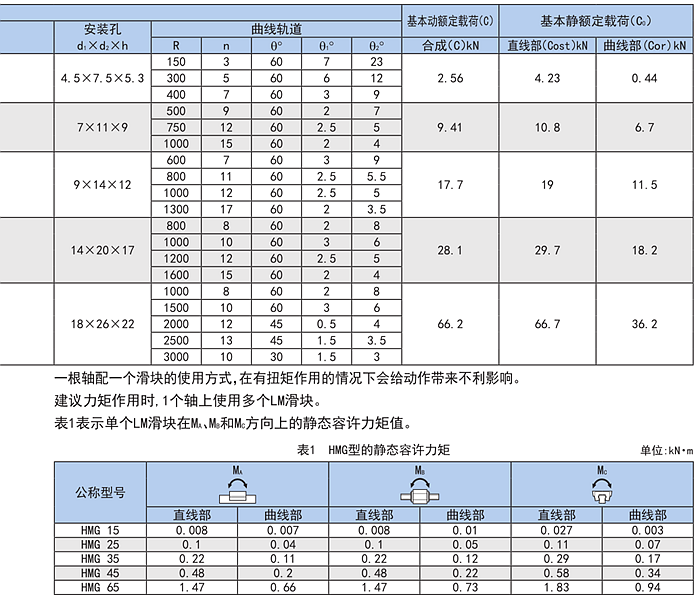

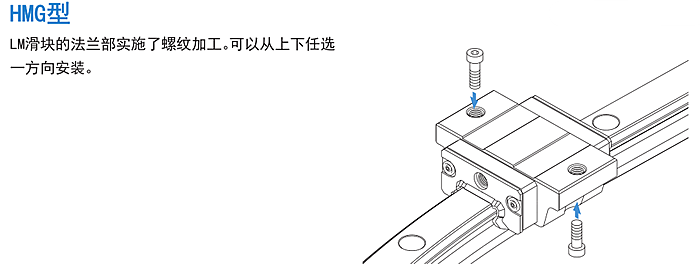

HMG15A  HMG25A  HMG35A  HMG45A  HMG65A
