保持器型LM滚柱导轨

THK直线导轨SRG45SLC

  • 产品品牌:
  • 产品型号:SRG45SLC
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:299 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK直线导轨滑块SRG45SLC属于超高刚性型导轨,组合高度为60,滑块对称安装孔为100*120。THK导轨运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷;在必要时更可施加预压以提高刚性。

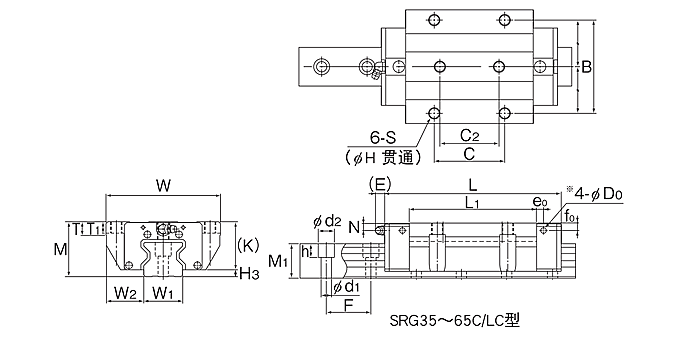

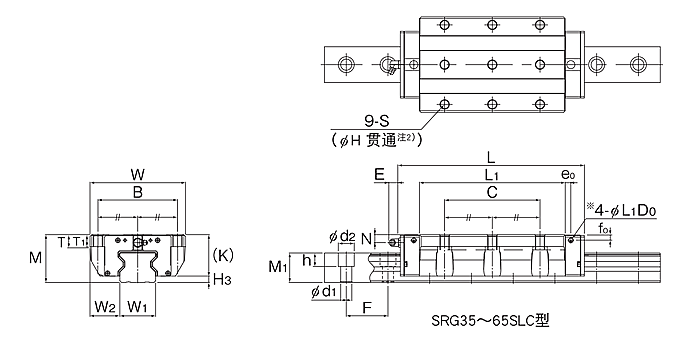

型号 外形尺寸 LM滑块尺寸 H3
高度
M
宽度
W
长度
L
B C C2 S H 1 2 L1 T T1 K N E e0 f0 D0 油嘴
SRG45SLC 60 120 231.5 100 120 - M12 10.5 - - 183.5 14.5 15 52 10 16 7 7 5.2 B-PT1/8 8

型号 LM轨道尺寸 基本额定负荷
静态容许力矩 kN•m*
质量

宽度W1

0

-0.05

W2 高度
M1
孔距
F
d1×d2×h 长度
Max
C
kN
Co
kN
MA MB MC
单滑块 双滑块紧靠 单滑块 双滑块紧靠 单滑块 LM滑块
kg
LM轨道
kg/m
SRG45SLC 45 37.5 37 52.5 14×20×17 3090 139 328 9.99 50.0 9.99 50.0 8.91 6.3 11.6







日本THK直线导轨SRG45SLC安装的五大注意事项

       为了更好的使用导轨,在把导轨买回来的时候第一时间我们肯定是去想着怎样去把这个导轨给安装好,这样的话,在以后的的运作中也会发挥更好的作用。

       THK直线导轨SRG45SLC安装的五大注意事项:

       1、首先,不要自行拆卸滑块,避免免因异物进入滑块,从而影响精度并缩短导轨的使用寿命。另外导轨应放置在适当的平面上,不然将造成导轨变形。

       2、其次,如果垂直安装直线志轨时请特别留意滑块的滑落,如滑块不慎滑落,要立即找THK授权的公司进行协助。

       3、然后要说的是产品请务必使用在清洁的环境中,并在产品外头加装保护罩,以防止灰尘和金属粉尘的进入,进而影响产品精度与使用寿命。

       4、产品如果使用在恶劣的环境中,如具腐蚀性的环境。

       5、最后要注意的一点就是请勿使用在高于摄氏80度的环境中(耐热规格除外),以免损环产品之密封件,进而缩短使用寿命。

       THK直线导轨SRG45SLC在安装的时候也是要细心的,只有把导轨在前期安装完好,才能更好的为我们工作。
