THK直线滚动单元

THK直线滚动单元

  • 产品品牌:
  • 产品型号:THK直线滚动单元
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:359 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK直线滚动单元系列优点:因零部件类都採用了具有出色耐腐蚀性的材料,其高度的耐腐蚀性能适应各种各样的情况,即使在有水的环境中也可使用。并且,因惯性小,所以最适合高速运动。

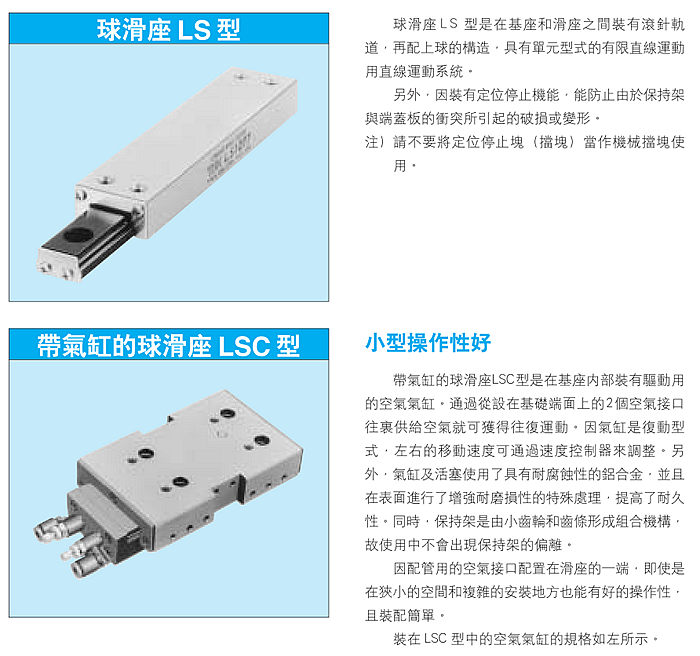

直线球滑座是,不鏽钢球沿著经过淬火研磨加工的4条不鏽钢製滚针轨道上进行滚动运动,故摩擦系数极小,无需供油就可使用的滑座单元。

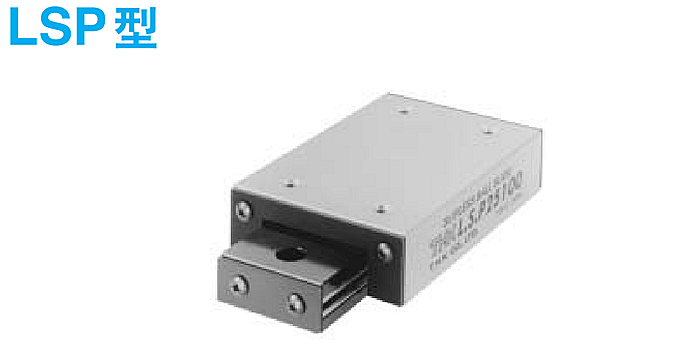

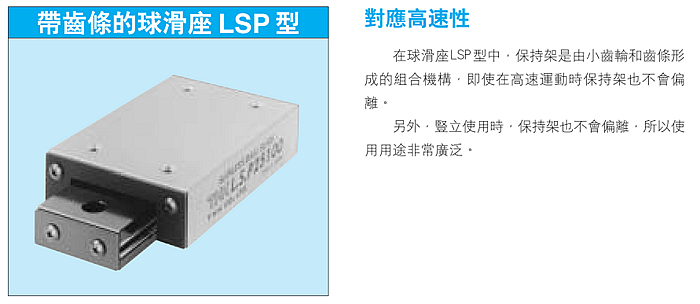

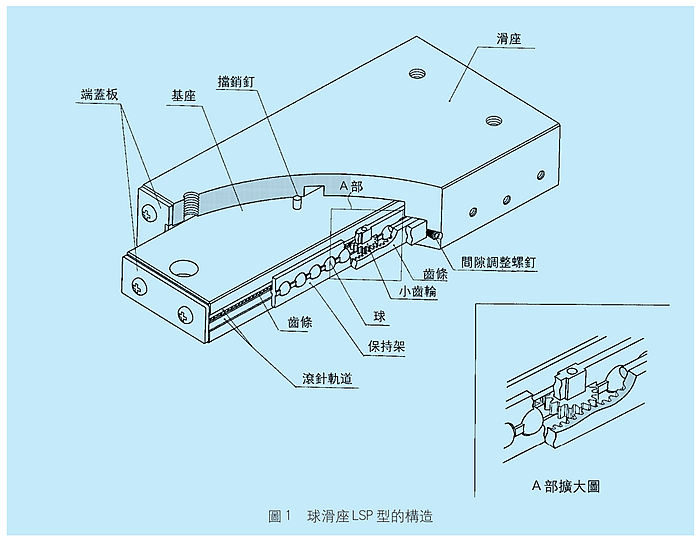

另外, LSP 型在保持架的中央部分安装了小齿轮,在滑座和基座上安装了齿条,所以保持架的偏离完全消失,即使高速‧高频度地使用也能获得完美的直线运动。

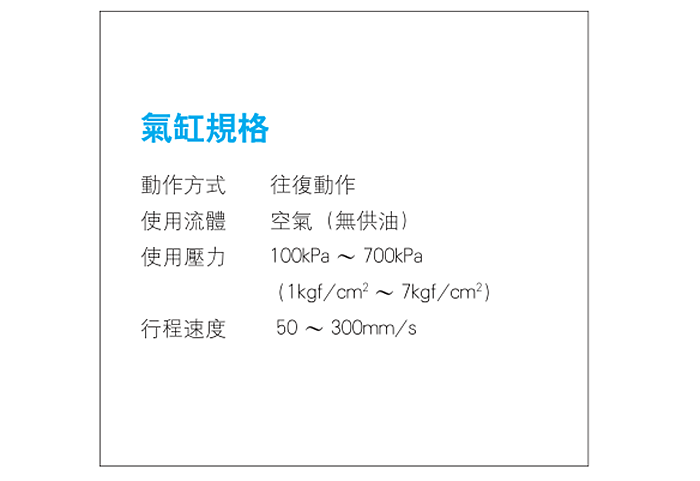

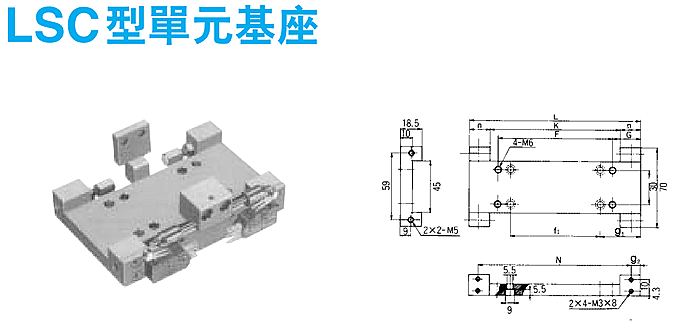

附带汽缸的球滑座 LSC 型是,在基座内部装有驱动用的汽缸,使小型、省空间及轻量化成为可能。

因零部件类都採用了具有出色耐腐蚀性的材料,其高度的耐腐蚀性能适应各种各样的情况,即使在有水的环境中也可使用。并且,因惯性小,所以最适合高速运动。只要在对方的安装面上用螺栓固定就可,很容易就可获得直线导向机构,故最适合用于各种光学测试仪、自动记录装置、小型电子零部件装配机、OA机器及其周边机器等需要高精度的地方。

安装简单的单元型式
因滑座的间隙及动作被调整到最佳的状态,所以只要直接装在对方经过平面精加工的安装面上就可以,作业简单,很容易获得高精度的滑座机构。因此,与以前的製品相比能大幅度地减少装配时间。

小型轻量
基座和滑座是用轻铝合金製造,表面进行了阳极氧化皮膜处理。另外,螺钉类全部使用不鏽钢材料,因此具有足够的耐腐蚀性。

平滑的运动
球和滚动面(滚针轨道)是採用具有最小滚动摩擦损失的点接触,并且各个球被保持架等间隔地保持,因而消除了球与球之间的摩擦,能在摩擦系数非常想(μ=0.0006~0.0012)的情况下,进行滚动运动。

出色的耐腐蚀性
因球和滚针轨道都使用了不鏽钢材料,所以使用时不用担心生鏽。因此,保养、检查都变得容易,没有了附著的垃圾或尘埃,既能保持清洁,又获得轻快的动作。

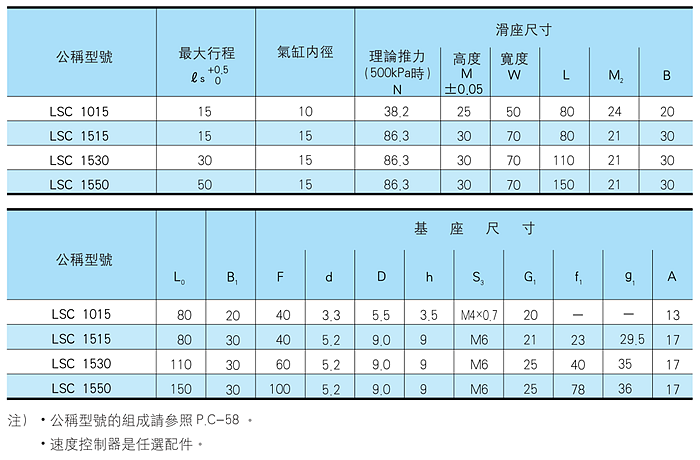

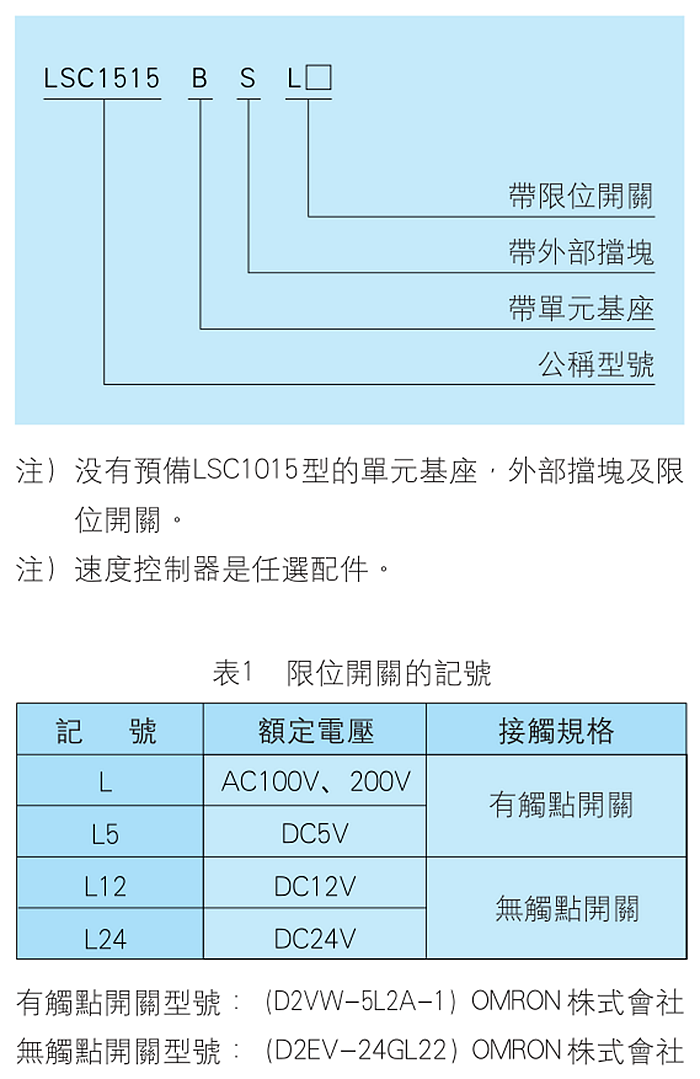

直线球滑座LSC型的主要规格通过公称型号来表示。如下所示,如果用公称型号与 公司进行联繫,就能迅速地进行报价和製作。

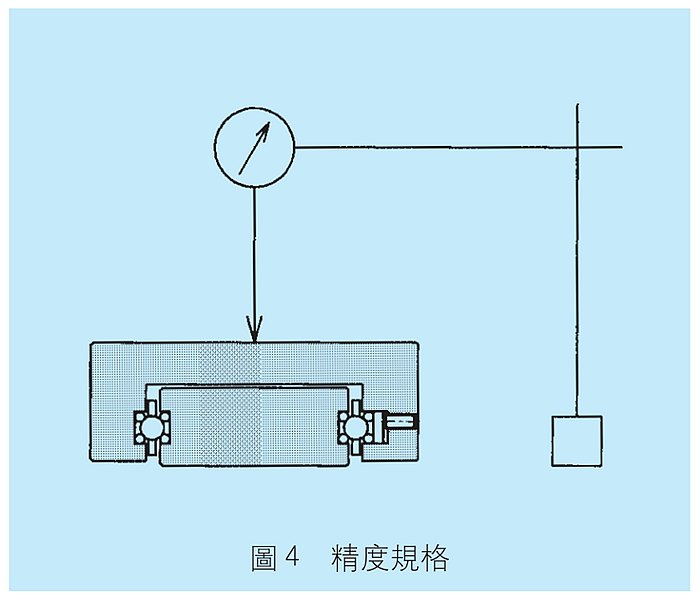

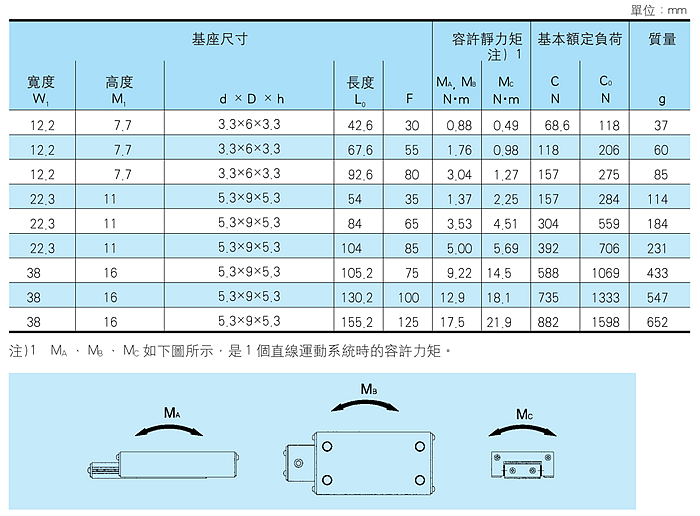

直线球滑座 LS ‧ LSP 型及 LSC 型的精度被规定如下。
滑座上面的行走平行度
        : 0.010mm MAX /10mm
滑座上面的往复精度
        : 0.0015mm MAX

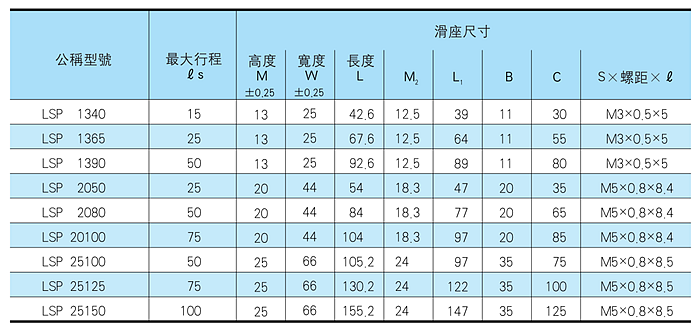

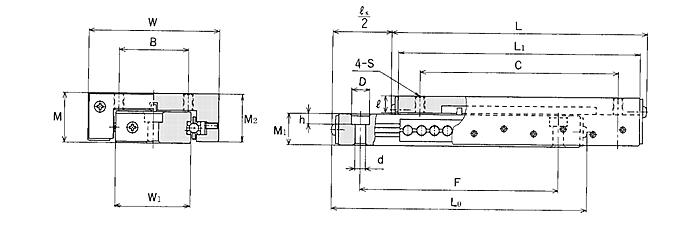

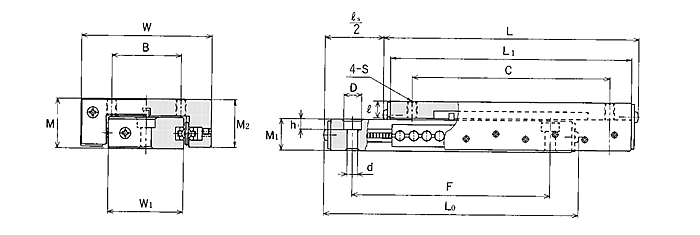

LSP1340  LSP1365  LSP1390  LSP2050  LSP2080  LSP20100  LSP25100  LSP25125  LSP25150

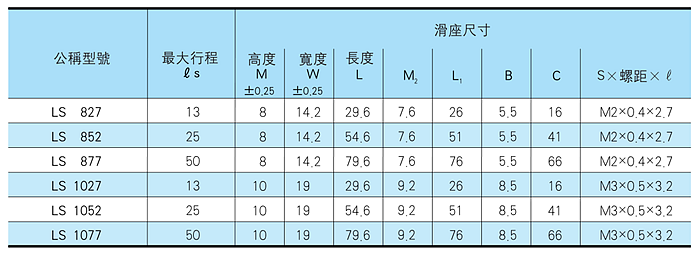

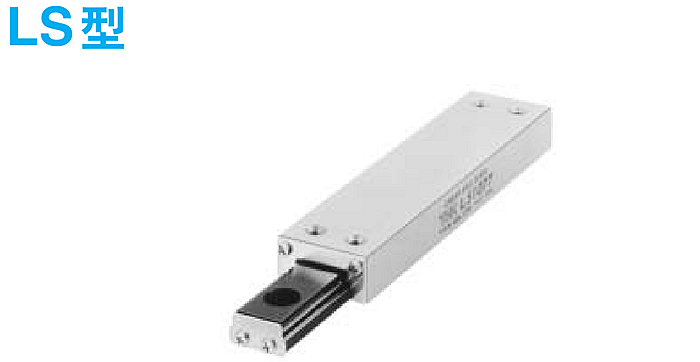

LS827  LS852  LS877  LS1027  LS1052  LS1077

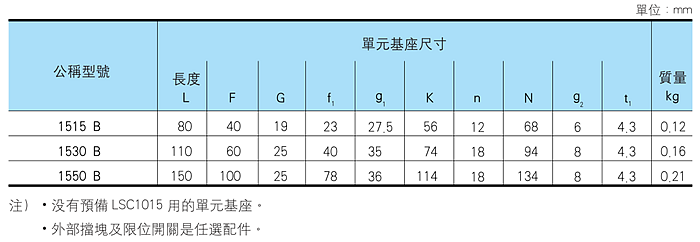

LSC1015  LSC1515  LSC1530  LSC1550
