THK丝杠支撑座

THK丝杆支撑座

  • 产品品牌:
  • 产品型号:THK丝杆支撑座
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:709 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK丝杆支撑座系列优点:支撐單元是考慮了安裝周圍空間的、小體積的設計。同時,裝入了經過調整預壓的軸承,交貨後就可直接進行裝配,既降低了裝配工時,又可提高裝配精度。










對標準滾珠螺桿庫存品的軸端‧成品,預備了標準化的支撐單元EK、FK、EF、FF型,對一般滾珠螺桿預備了標準的支撐單元 BK 、 BF 型。

固定側的支撐單元裝有經預壓調整的 JIS5 級的角接觸球軸承。特別是在 EK/FK4、5、6 、8的超小型式中,裝有為超小型滾珠螺桿所開發的接觸角45°的超小型角接觸球軸承,能獲得高剛性‧高精度的穩定的迴轉性能。

支撐側的支撐單元使用深溝球軸承。

支撐單元EK、FK、BK型的內部軸承中裝入了適量的鋰皂基潤滑脂,用特殊密封墊圈進行密封,能直接安裝,長期使用。

最佳軸承的採用
考慮到與滾珠螺桿在剛性上的均衡,使用高剛性低扭矩的角接觸球軸承(接觸角30°、DF組合)。同時,超小型支撐單元 EK/FK4 、5 、6 、8裝有為超小型滾珠螺桿所開發的超小型角接觸球軸承。這種軸承接觸角是45 °,球徑小、球數多,是具有高剛性‧高精度的超小型角接觸球軸承,能獲得穩定的迴轉性能。

支撐單元的形狀
支撐單元有角型和圓型系列,可根據用途選擇。

小型且安裝簡便
支撐單元是考慮了安裝周圍空間的、小體積的設計。同時,裝入了經過調整預壓的軸承,交貨後就可直接進行裝配,既降低了裝配工時,又可提高裝配精度。









































1) 將固定側支撐單元安裝到滾珠螺桿上。

注) • 請不要將支撐單元卸開。
        • 將螺桿軸插入支撐單元時,注意請不要將油密封的凸緣弄翻。

2) 將固定側支撐單元插入後,擰緊鎖緊螺母,用墊塊和帶六角孔的固定螺釘將其固定。

     注) • 用帶六角孔的固定螺釘壓緊墊塊時,為防止鬆弛請將帶六角孔的固定螺釘塗上粘接劑後,再擰緊。另外,在嚴酷的條件下使用時,必須考慮其它零部件的鬆弛問題。必要時,請與 聯繫。

3) 把支撐側軸承用止推環固定到螺桿軸上,並裝入支撐側軸承座。

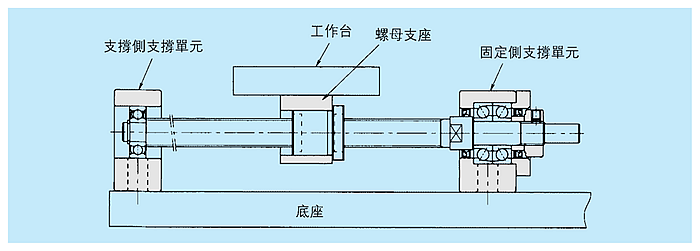

2. 往工作台及底座上的安裝
1) 將螺母插入工作台,或者使用螺母支座把滾珠螺桿螺母安裝在工作台時,將螺母插入支座並暫時擰緊。

2) 將固定側支撐單元暫時擰緊在底座上。這時,請將工作台靠近固定側支撐單元並找出中心,調整工作台使其能平滑移動。

    ①以固定側支撐單元為基準時,請調整螺母外徑與工作台,及支座內徑之間保持一定間隙。
    ②以工作台為基準時,用薄墊片調整角型支撐單元的中心高度,對圓型支撐單元,請將其外徑與安裝部內徑之間留有一定間隙。

3) 將工作台靠近支撐側支撐單元,並找出中心,使工作台往返數次,一直調整到整體都能平滑運動,並暫時將支撐單元擰緊在底座上。


3. 確認精度及最後擰緊
用千分表一邊測試滾珠螺桿軸端的擺動及軸向間隙,一邊按螺母、螺母支座、固定側支撐單元、支撐側支撐單元的順序將其最後擰緊。


4. 與馬達的聯結
1) 將馬達支座安裝到底座上。
2) 用聯軸節將馬達與滾珠螺桿聯結起來。
       注)請注意安裝精度
3) 請注意進行充分的試車運行。





EK4  EK5  EK6  EK8  EK10  EK12  EK15  EK20

BK10  BK12  BK15  BK17  BK20  BK25  BK30  BK35  BK40

FK4  FK5  FK6  FK8

FK10  FK12  FK15  FK20  FK25  FK30

EF6  EF8  EF10  EF12  EF15  EF20

BF10  BF12  BF15  BF17  BF20  BF25  BF30  BF35  BF40

FF6  FF10  FF12  FF15  FF20  FF25  FF30
