轴端未加工品精密丝杠

THK轴端未加工品精密丝杠

  • 产品品牌:
  • 产品型号:THK轴端未加工品精密丝杠
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:294 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:THK轴端未加工品精密丝杠系列优点:通过将精密滚珠丝杠的标准丝杠轴切割成普通长度,从而大规模地制造这一类型的滚珠丝杠。可以非常容易地进行丝杠轴端的加工。











通过将精密滚珠丝杠的标准丝杠轴切割成普通长度,从而大规模地制造这一类型的滚珠丝杠。可以非常容易地进行丝杠轴端的加工。

为满足各种要求的用途,THK提供的各种型号的滚珠丝杠具有不同类型的螺母∶双螺母型(BNFN型)、单螺母型(BNF型)、错位予压螺母型(BIF型)和微型滚珠丝杠(MDK型和MBF型)。

【防尘】

下列型号的螺母装有迷宫式密封挡板∶

●BNFN型、BNF型和BIF型的所有型号

●MDK0802/1002/1202/1402/1404/1405型

当粉尘或其它异物可能进入滚珠丝杠时,必须使用防尘设备(例如伸缩护罩)对丝杠轴进行完整覆盖。

【润滑】

对于螺母,交货时已封入锂皂基润滑脂。

(对于MBF型和MDK型仅涂布了防锈油。)

【丝杠轴端的额外加工】

由于只有丝杠轴的有效螺纹部是经过感应淬火处理(BNFN型、BNF型和BIF型的所有型号;MDK1405型)或渗碳处理(MBF型的所有型号;MDK0401至1404型)加以表面硬化,轴端要通过磨床或铣床进行额外的加工十分容易。

此外,由于丝杠轴的两端均有中心孔,它们可以接受外圆磨削加工。

有效螺纹部的表面硬度 ∶HRC58至64
丝杠轴端部的硬度
BNFN型、BNF型和BIF型的所有型号;MDK1405型∶HRC22至27
MBF型的所有型号;MDK0401至1404型 ∶HRC35或以下

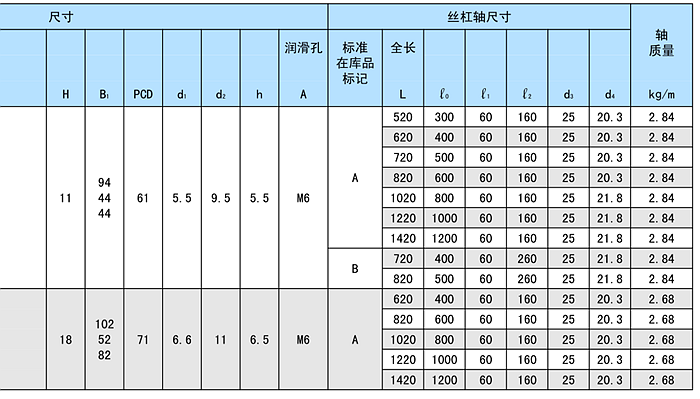

THK已经使丝杠轴端的形状标准化,以便快速估计和制造滚珠丝杠。

轴端的形状分为 :允许使用标准支持装置(符号H、K和J)的轴端形状和符合JIS B 1192-1997标准的轴端形状(符合A、B和C)。



































































MDK0401  MBF0401  MDK0601  MBF0601

MDK0801  MDK0802  MBF0802

MDK1002  MBF1002  MDK1202  MBF1202

MDK1402  MBF1402

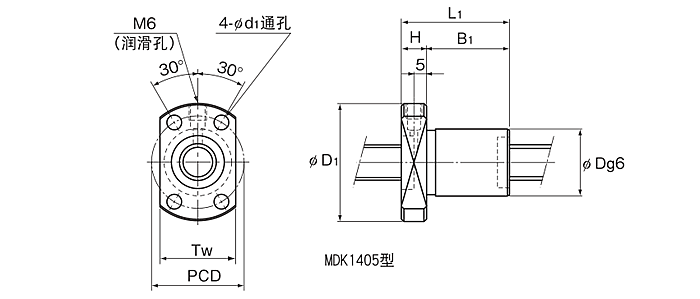

MDK1404  MBF1404  MDK1405

BNFN1605  BNF1605  BIF1605  BNFN1810  BNF1810  BIF1810  BNFN2005  BNF2005  BIF2005

BNFN2505  BNF2505  BIF2505  BNFN2510A  BNF2510A  BIF2510A

BNFN2806  BNF2806  BIF2806  BNFN3205  BNF3205  BIF3205

BNFN3206  BNF3206  BIF3206  BNFN3210A  BNF3210A  BIF3210A

BNFN3610  BNF3610  BIF3610  BNFN4010  BNF4010  BIF4010

BNFN4012  BNF4012  BIF4012  BNFN5010  BNF5010  BIF5010
