精密滚珠丝杆

THK精密滚珠丝杆

  • 产品品牌:日本THK
  • 产品型号:THK精密滚珠丝杆
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:253 次
  • 在线客服:QQ交谈
  • 电话咨询:13537238390

产品介绍/参数

优势特点:THK精密滚珠丝杆系列优点:单螺母滚珠丝杠DIK型是错位予压型螺母在单个螺母的中央部给左右两方的螺纹以相位差使轴向间隙达到负值(予压状态)。与传统的双螺母型(2个螺母之间插入调整片的方式)相比 DIK 型既小型轻量又能获得平滑流畅的运动。











【丰富的轴径与导程的组合】
您可以从各种螺母类型和丝杠轴导程的组合中,选择符合使用条件的轴径和导程的组合。螺母类型包括回流管螺母(代表了系列中种类最为丰富的类型)、紧凑型单螺母和大导程端盖螺母。

【提供标准库存品(轴端未加工品、轴端完成品)】
轴端未加工的丝杠轴类型,其丝杠轴按标准长度来进行批量制造;轴端完成加工的丝杠轴类型,在其中丝杠轴经过加工以配合相应的支撑单元。这2种类型均作为标准件提供。

【符合JIS(ISO)的精度规格】
滚珠丝杠的精度,以JIS规格(JIS B1192-1997)为标准进行精度管理。


【备有满足使用环境要求的任选购件】
提供的任选购件包含QZ自润滑器和清洁环(W),前者使维修的间隔时间显著延长,而后者提高了在恶劣环境中排除异物的能力。

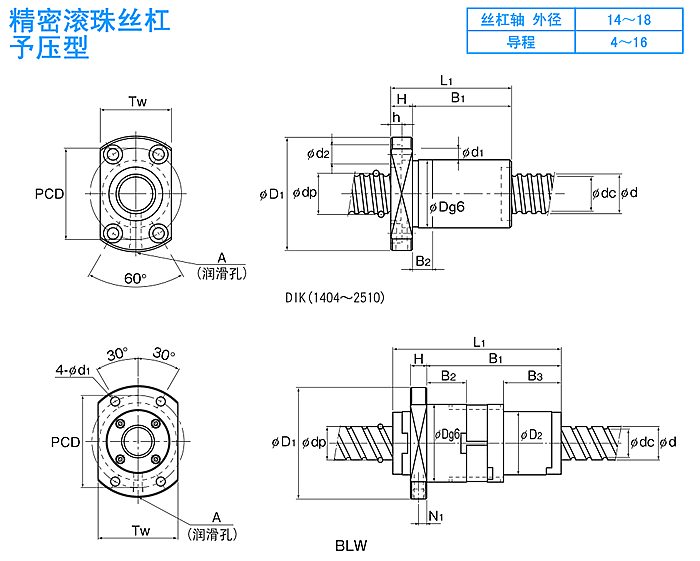

【单螺母错位予压型滚珠丝杠DIK型的结构与特长】
单螺母滚珠丝杠DIK型是错位予压型螺母,在单个螺母的中央部,给左右两方的螺纹以相位差,使轴向间隙达到负值(予压状态)。

与传统的双螺母型(2个螺母之间插入调整片的方式)相比 ,DIK 型既小型轻量又能获得平滑流畅的运动。

【单螺母型与双螺母型的比较】



【单螺母错位予压型与大球径予压型的比较】

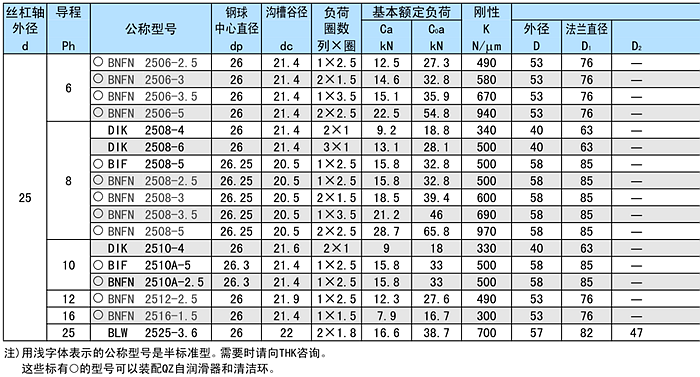

DIK1404  BLW1510  BIF1604  BIF1605  DIK1605  BNFN1605  BIF1606  BIF1610  BLW1616  BIF1810  BNFN1810

BIF2004  DIK2004  BIF2005  DIK2005

BIF2006  DIK2006  BNFN2006  BIF2008  DIK2008  BIF2010A  BIF2012  BLW2020

DIK2504  BIF2504  DIK2505  BIF2505  DIK2506

BIF2506  DIK2508  BIF2508  DIK2510  BIF2510A  BIF2512  BIF2516  BLW2525

BIF2805  DIK2805  BNFN2805  BIF2806  DIK2806  BNFN2806  BIF2808  BIF2810  DIK2810  BNFN2810

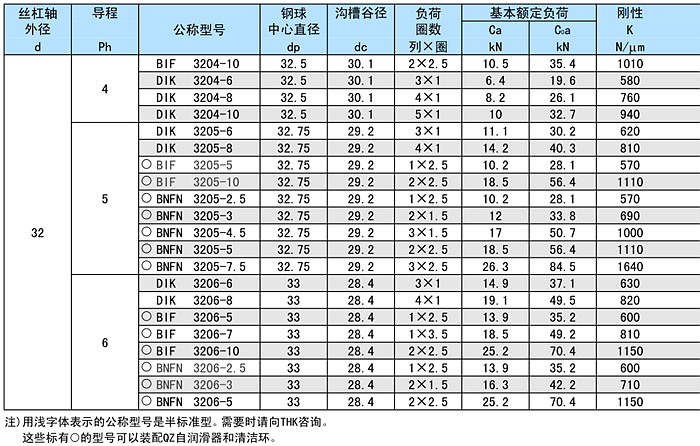

BIF3204  DIK3204  DIK3205  BIF3205  BNFN3205  DIK3206  BIF3206

BIF3208A  DIK3210  BIF3210A  DIK3212  BIF3212  BLW3232

BIF3606  BNFN3606  BIF3608  BNFN3608  DIK3610  BIF3610  BNFN3610  BIF3612  BIF3616  BNFN3616  BIF3620  BLW3636

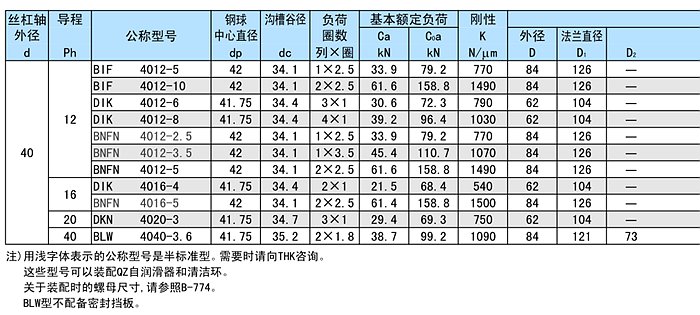

BIF4005  BNFN4005  BIF4006  BNFN4006  BIF4008  BIF4010  DIK4010

BIF4012  DIK4012  DIK4016  BNFN4016  DKN4020  BLW4040

BIF4506A  BNFN4506A  BIF4508  BNFN4508  BIF4510  BNFN4510  BIF4512  BIF4520

BIF5005  BIF5008  BNFN5008  DIK50110  BIF5010  BNFN5010

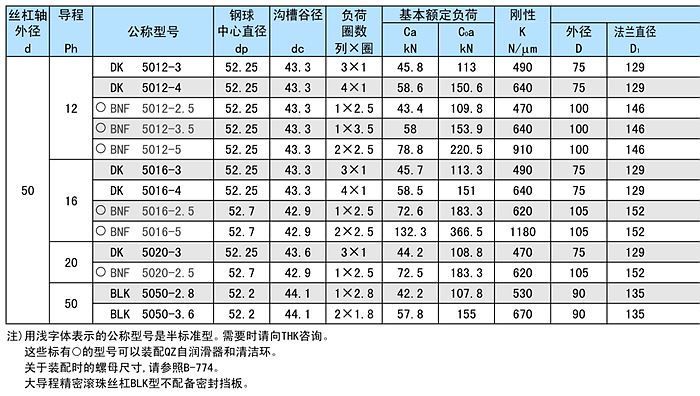

DIK5012  BIF5012  DIK5016  BIF5016  DKN5020  BIF5020  BLW5050

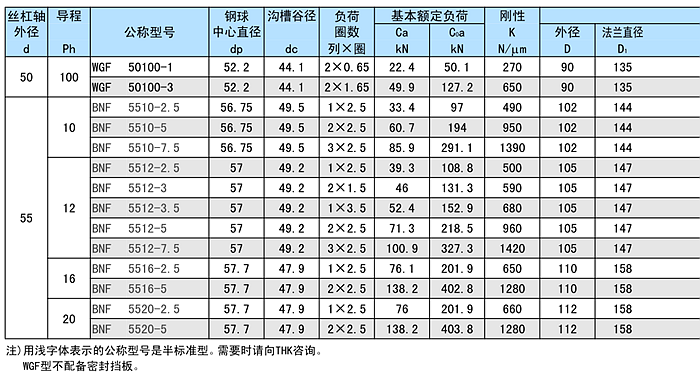

BNFN5510  BNFN5512  BNFN5516  BNFN5520

DIK6310  BNFN6310  DIK6312  BNFN6312A  BNFN6316  BNFN6320  DKN6320

BNFN7010  BNFN7012  BNFN7020  BNFN8010  BNFN8012  BNFN8020A  BNFN10020A

MDK0410  MDK0601  MDK0801  MDK0802  WGF0812  MDK1002  WGF1015  MDK1202  WGF1320  MDK1402  MDK1404  DK1404  MDK1405  BLK1510  WGF1520  WGF1530  WHF1530  WGF1540  WHF1540

BNF1604  BNF1605  DK1605  BNF1605  BNF1610  BLK1616  BNF1810

BNF2004  DK2004  BNF2005  DK2005  BNF2006  DK2006  BNF2008  DK2008  BNF2010A  BNF2012  BLK2020  WHF2020  WHF2025  WHF2030  WGF2040  WHF2040  WGF2060

BNF2504  DK2504  BNF2505  DK2505  DNF2506  DK2506  BNF2508  DK2508  BNF2510A  DK2510  BNF2512  BNF2516

BLK2525  WHF2525  WGF2550  WHF2550  BNF2805  DK2805  BNF2806  DK2806  BNF2808  BNF2810  DK2810  WGF3060  WGF3090

BNF3204  DK3204  BNF3205  DK3205  BNF3206  DK3206  BNF3208  BNF3210  DK3210  BNF3212  DK3212

BLK3232  BNF3606  BNF3608  BNF3610  DK3610  BNF3612  BNF3616  BNF3620  BLK3620  BLK3624  BLK3636

BNF4005  BNF4006  BNF4008  BNF4010  DK4010

BNF4012  DK4012  BNF4016  DK4016  DK4020  BLK4040

WGF4080  BNF4506  BNF4508  BNF4510  BNF4512  BNF4520

BNF5005  BNF5008  BNF5010  DK5010

DK5012  BNF5012  DK5016  BNF5016  DK5020  BNF5020  BLK5050

WGF50100  BNF5510  BNF5512  BNF5516  BNF5520

BNF6310  DK6310  BNF6312A  DK6312  BNF6313  BNF6320  DK6320

BNF7010  BNF7012  BNF7020  BNF8010  BNF8020A  BNF10020A

BNT1404  BNT1405  BNT1605  BNT1808  BNT2005  BNT2010  BNT2505  BNT2510  BNT2806  BNT3210  BNT3610  BNT4512
