THK精密模组

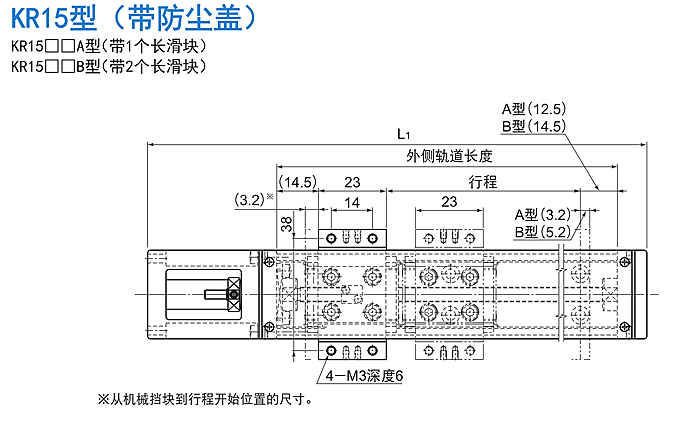

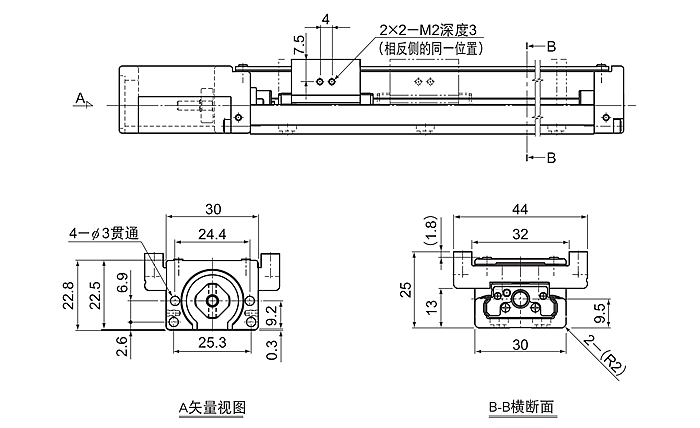

THK线性模组KR15(带防尘盖)

  • 产品品牌:
  • 产品型号:KR15
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:337 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK线性模组KR15是一种直线传动装置,主要有两种方式。一种是滚珠丝杠和直线导轨组成,另一种是用同步带及同步带轮组成。其使用范围广,安装方便,精度高,以为广大的用户所接受!省去了自己制作直线运动的机构的具体环节。



行程(mm)

(机械挡块间行程)

外侧轨道长度

(mm)

总长度

L1(mm)

主体总重量(kg)
A型 B型 A型 B型
25(31.4) - 75 129 0.23 -
50(56.4) - 100 154 0.26 -
75(81.4) 40(48.4) 125 179 0.3 0.364
100(106.4) 65(73.4) 150 204 0.33 0.394
125(131.4) 90(98.4) 175 229 0.36 0.424
150(156.4) 115(123.4) 200 254 0.4 0.464







 日本THK线性模组KR15特点

       四方向等负荷;
       U型轨的钢珠滚动面采用2列歌德式圆弧及45°接触角的设计,提供四方向的负荷能力,银泰KM模组可适用於任何安装方位。

       省空间;
       将线性导轨之滑块与滚珠丝杆之螺帽结合成一体之滑块螺帽,可使THK线性模组KR15达到最佳的空间利用。

       高刚性;
       经由FEM的最佳化U型轨断面设计,THK线性模组KR15在轻量化与高刚性之间达到最佳平衡。

       高精度;
       THK线性模组KR15的2列歌德圆弧式设计及稳定的制程技术,可将变动负荷引起的变形控制在最小,提供PMI直线模组稳定顺畅之运作,达到高精度进给之需求。

       日本THK线性模组KR15是一种直线传动装置,主要有两种方式。一种是滚珠丝杠和直线导轨组成,另一种是用同步带及同步带轮组成。其使用范围广,安装方便,精度高,以为广大的用户所接受!省去了自己制作直线运动的机构的具体环节。THK线性模组KR15是指在自动化工业领域中对能够实现直线运动的装置的统称,也称为定位模组。
