THK交叉滚柱导轨VR 3-50×7Z-不锈钢型

  • 产品品牌:

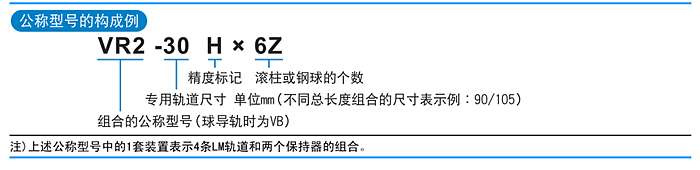

  • 产品型号:VR 3-50×7Z
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:83 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:THK直线导轨VR 3-50×7Z也就是人们常说的线性导轨,这样的机械使用部件属于精密的零件,因此上,在使用的时候,稍有不慎,就会造成零件的损坏,因此上,在生产操作的时候,一定要采取比较谨慎的生产态度,避免出现因为使用不正确而造成线性导轨的损坏的状况。接下来,我们就了解一下直线导轨使用时要注意的事项。避免直线导轨损坏。

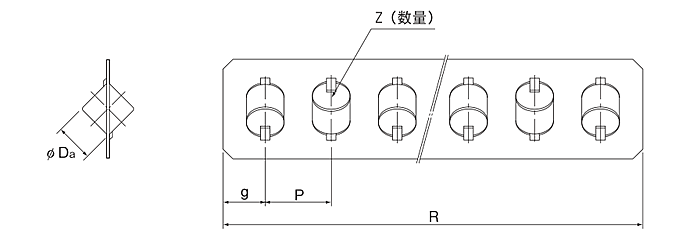

在VR型中,精密滚柱互相直交地组合在一起的滚柱保持器与设置在专用轨道上的90°V形沟槽滚动面组合起来使用。通过将2列滚柱导轨平行地装配,使导轨系统能承受4个方向的负荷。而且,因能向交叉滚柱导轨施加予压,从而能获得无间隙且高刚性、动作轻快的滑动机构。

VB型是用短节距间隔将精密钢球保持起来的球保持器B型,与专用轨道V型组合在一起的,具有低摩擦、高精度的有限直线运动系统。

交叉滚柱导轨和球导轨被广泛使用在办公设备及其外部设备、各种测量仪、印刷基板钻孔机等精密机器、或光学测量设备、光学工作台、操纵机构、X射线装置等的滑座部分。

【使用寿命长、高刚性】
利用独特的滚柱保持方法,使滚柱的有效接触长度与传统产品相比增加了1.7倍,并且由于滚柱的节距间隔变短,滚柱数量多,从而刚性增加了2倍,能获得6倍的寿命。因此,对于直线运动部容易产生的振动、冲击问题,能充分进行考虑安全的设计。

【平滑的运动】
在VR型中,各滚柱通过保持架分隔保持,并且由于保持架中的滚柱袋与滚柱是面接触,有良好的润滑油保持性,所以磨损小,能获得平滑的滚动运动。

【高耐腐蚀性】
VR、VB型系列还提供具有出色耐腐蚀性的不锈钢型。

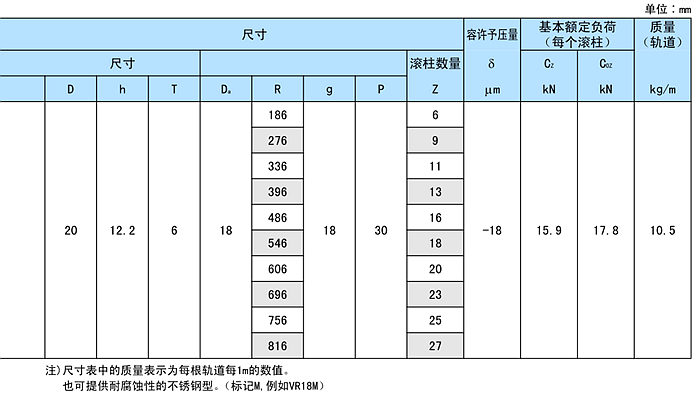

交叉滚柱导轨专用轨道的精度如表3所示分为高级(H)和精密级(P)。
























































安装方法



予压调节例
请将调整螺栓与滚柱设计在同一水平线上。


予压量
过大的予压是产生压痕或缩短寿命等故障的原因,尺寸表中表示了一列滚柱保持器的容许予压量。请一边确认滚柱接触部分的变位量,一边进行调整螺栓的锁紧。

安装面的精度
为了获得高行走精度,有必要进行轨道安装面的平行度或直线度等的精度调整。轨道安装面的平行度和平面度,应经过研磨加工后,与轨道的平行度为相同以上的精度。同时,请将轨道正确地紧靠在安装面上进行安装。





【使用】
(1) 各部分拆卸后可能导致异物的进入或者对各部分的组装精度造成不利影响,请勿自行拆卸。
(2) 交叉滚柱导轨、球导轨落下或受敲击可能会造成破损 , 请加以注意。如果受到外力撞击,则即使外观看不出破损也可能造成功能的损失,请加以注意。

【润滑】
(1) 请仔细擦拭防锈油并封入润滑剂后再使用。
(2) 请避免将性状不同的润滑剂混合在一起使用。
(3) 在经常产生振动的场所、无尘室、真空、低温或高温等特殊环境下使用时 , 有可能无法使用通常的润滑剂。详细情况请向THK咨询。
(4) 要使用特殊的润滑剂时,请事先咨询THK。

【保持架的偏离】
尽管保持滚柱(或钢球)的保持架能极其精确地地动作 , 但由于机械的驱动振动、惯性力和冲击等的影响,保持架有时会产生偏离。
如果在以下情况下使用时,请向THK咨询。
●垂直使用时
●气压缸驱动时
●凸轮驱动时
●高速曲柄驱动时
●在大力矩负荷作用下
●用工作台对接导轨的外部挡板时

【关于挡板】
为防止保持架的脱落,在轨道的端面安装有挡板。但是,请注意若保持器频繁与挡板冲突,会引起挡板的磨损以及挡板固定螺钉的松弛等,从而会成为保持架脱落的原因。

【防尘】
为防止异物进入交叉滚柱导轨以及球导轨的内部,可使用如图1所示的侧面防尘附件。前后方向的防尘请采用伸缩护罩或圆形软式伸缩罩。


【使用注意事项】
(1) 垃圾、锯粉等异物附着时,请在清洗后重新封入润滑剂。
(2) 要超过100℃使用时,请向THK咨询。
(3) 要在经常产生振动的场所、无尘室、真空、低温或高温等特殊环境下使用时,请向THK咨询。

【储存】
储存交叉滚柱导轨/球导轨时 , 请将其装入 THK 指定的封套中储存以避免高温、低温和高度潮湿的环境。
