优势特点：LM滚柱滚动块LR2055Z长度为55mm，厚度为17.3mm，宽度为36mm，在经过精密研磨并且具有刚性的轨道台外周上装有双滚柱，用保持器将滚柱整列保持，使其做无限循环运动。LM滚柱滚动块的高度相互公差可在最小到2um为止的范围内选址使用。

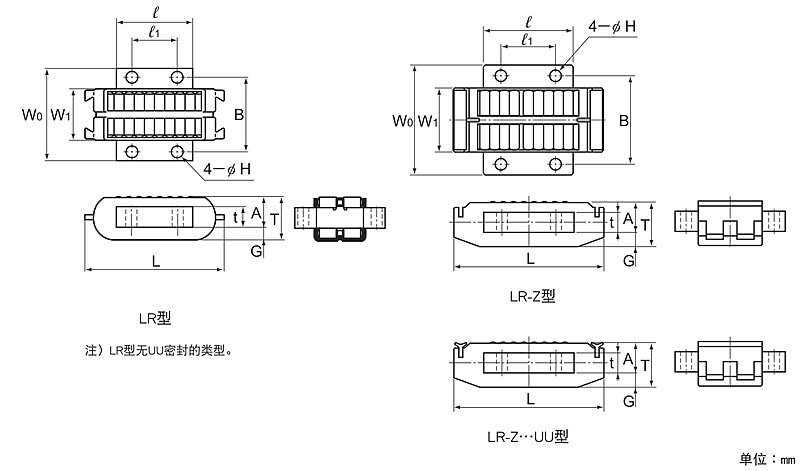

| 公称型号 | 主要尺寸 |
质量 g |
基本动额定 载荷 C N |
基本静额定 载荷 C0 N |
||||||||||||
|
W1 0 -0.1 |
长度 L |
厚度 T |
宽度 W0 |
A |
t |
G |
l 0 -0.2 |
安装孔距l1 | 安装孔距B | H | S | 安装螺栓 | ||||
| LR2055Z | 20 | 55 | 17.3 | 36 | 12 | 8 | 5.3 | 30 | 18 | 29 | 4.5 | 0.2 | M4* | 110 | 38.9 | 84.9 |
LM滚柱滚动块特长与结构
【能承受超重载荷且顺畅运动】
THK滚柱滚动块LR2055Z结构紧凑，具有耐重负荷能力，LR50130型的一个单元（长度∶130mm；宽度∶82mm；高度∶42mm）能够承受255kN负荷。而且，由于是滚动运动，本型号摩擦系数小（μ=0.005～0.01），没有粘滞滑动现象，因此可获得高精度直线运动。
【装配精度高】
通常支撑一个平面时，相同平面下会有数个LM滚柱滚动块LR2055Z被组合在一起。所以，各LM滚柱滚动块的高度相互公差对机械精度、工作寿命都有很大影响。LM滚柱滚动块的高度相互公差可在最小到2m为止的范围内。
【合理的防侧倒结构】
使用THK滚柱滚动块的直线运动系统，如果滚柱产生了侧倒，摩擦阻力就会增大，行走精度就会降低。LM滚柱滚动块为防止滚柱侧倒，在保持器中央部全周及轨道台负荷区域中央设置了滚柱导向部，即使由于安装精度误差等发生了滚柱侧倒，也能自动纠正，使滚柱进行正确的排列运动。此外，还能以倾斜面安装或侧面安装直接使用，发挥其高性能。
LM滚柱滚动块LR2055Z长度为55mm，厚度为17.3mm，宽度为36mm，在经过精密研磨并且具有刚性的轨道台外周上装有双滚柱，用保持器将滚柱整列保持，使其做无限循环运动。。LM滚柱滚动块的高度相互公差可在最小到2um为止的范围内选址使用。
