THK光轴衬套

LM滚珠衬套SL10UU

  • 产品品牌:
  • 产品型号:SL10UU
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:295 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:LM滚珠衬套SL10UU与座采用过盈配合,而与轴采用间隙配合,因为无论怎么样还是无法避免磨损的,只能延长寿命,而轴类零件相对来说比较容易加工;也有一些新的设计人员不喜欢这样设计,认为这样是在制造的时候增加成本,但经过一段时间使用后,维修时还是要按这种方法改造,但改造容易造成设备的精度降低.

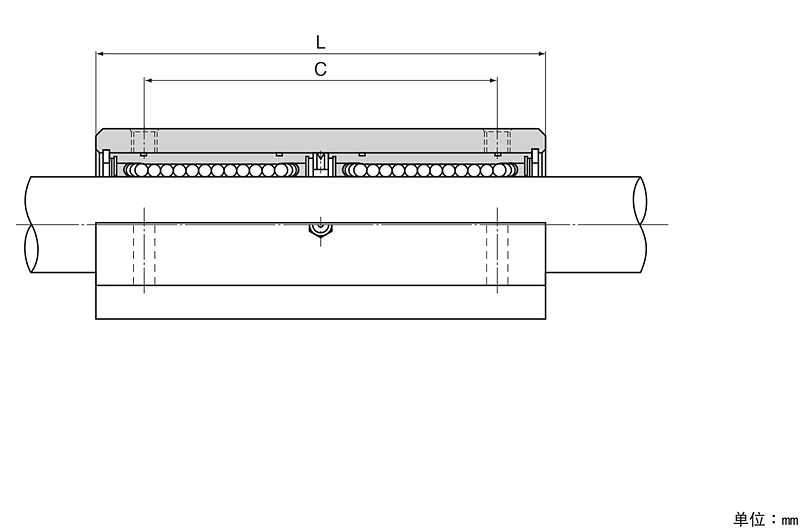

公称型号

外形尺寸 LM外壳尺寸

高度

M

宽度

L

长度

L

安装孔

螺纹

Sxl

贯通螺栓

型号S2

中心高

J

±0.02



W1

±0.02

B B1 C
SL10UU 26 40 68 28 6 46 M5x12 M4 13 20



LM外壳尺寸

配合的

直线轴承

公称型号

基本额定载荷

单元

质量

K W2 T R N 内径直径

C

N

C0

N

dr 公差
22 37 8 13 7 10

0

-0.009

LM10U 588 1100 185





直线衬套特点

   THK衬套轴承SL10UU是边与轴进行转动,接触边朝轴的方向进行无限直线运动,且轴径尺寸为3~5mm的极小型直线运动导向机。特点为:

   1、低摩擦阻抗:钢珠可因保持器的正确导向,以极小的摩擦阻抗进行稳定的直线运动。

   2、不锈钢制:亦提供不锈钢系列,适合耐蚀性需求的用途。

   3、精巧的设计:尺寸极小,可设计于精巧的机械设备中。

   4、丰富的变化:除了标准型外,还有系列化的高刚性长型,可依照用途选择.。

   直线衬套的使用灵活性比较高,它能起到的作用也很多,概括来说THK衬套是对设备进行保护的一类部件。衬套的使用能减少设备的磨损、振动和噪音,并有防腐蚀的效果。衬套的使用还能方便机械设备的维修、简化设备的结构和制造工艺。

   LM滚珠衬套SL10UU与座采用过盈配合,而与轴采用间隙配合,因为无论怎么样还是无法避免磨损的,只能延长寿命,而轴类零件相对来说比较容易加工;也有一些新的设计人员不喜欢这样设计,认为这样是在制造的时候增加成本,但经过一段时间使用后,维修时还是要按这种方法改造,但改造容易造成设备的精度降低.
