优势特点：日本THK行程衬套ST系列优点：此结构使旋转运动、往复运动和复合运动均具有较小的摩擦系数。ST 型的行程长度最高可达球保持器在轴承套内运行范围的2倍。

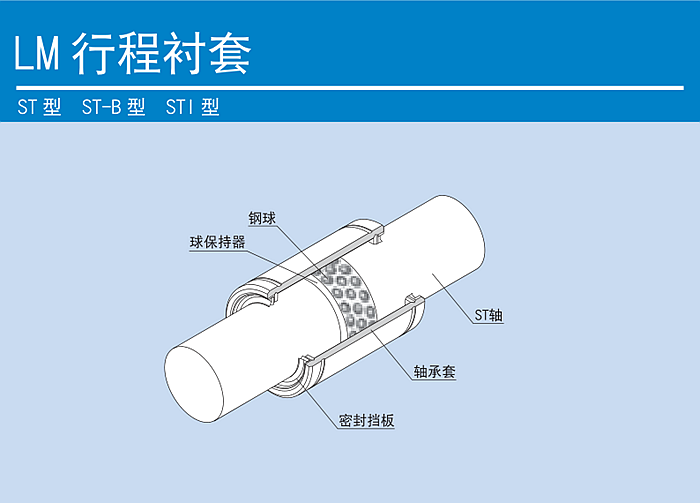

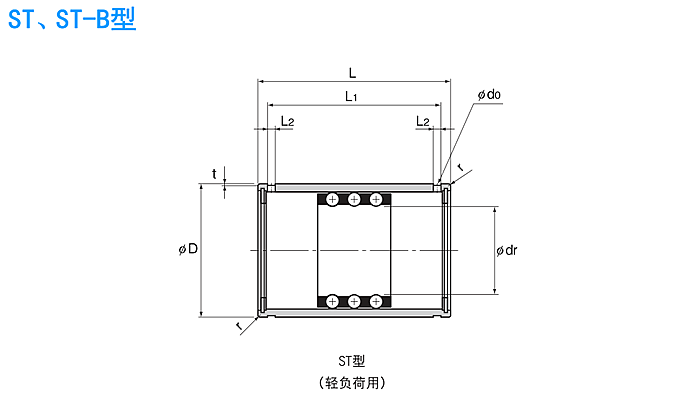

ST型在如图1所示的经精密研磨的圆筒形轴承套之中，组装有球保持器和钢球。钢球以交错形式排列，以便均匀地承受负荷。球保持器采用经过钻孔的保持器，以重量轻而具有高刚性的轻合金制造，并能够跟随高速运动。另外，在轴承套内表面的两边装有止推环和止动环，以防止球保持器超出范围。
此结构使旋转运动、往复运动和复合运动均具有较小的摩擦系数。ST 型的行程长度最高可达球保持器在轴承套内运行范围的2倍。
由于能以低价格获得高精度 ，因此该型号得到广泛的应用，例如冲压式冲模、印刷机械的油墨滚筒部、冲床的工件卡盘单元、冲床送料机、放电加工机的机头、卷筒校正器、纺织机、失真测量设备、光学测量设备主轴以及各种复印机等。
【极低的摩擦系数】
钢球和钢球滚动面为滚动损失最小的点接触，并且钢球在球保持器中被分隔保持，这使LM行程衬套能以极低的摩擦系数（μ＝0.0006～0.0012）进行滚动运动。
【小型化设计】
由于仅由薄轴承套和钢球组成，从而轴承的外径可达到最小，实现了轻型、节省空间和紧凑的设计。
【高精度、低价格】
能够以低廉的价格制造高精度的滑动单元。

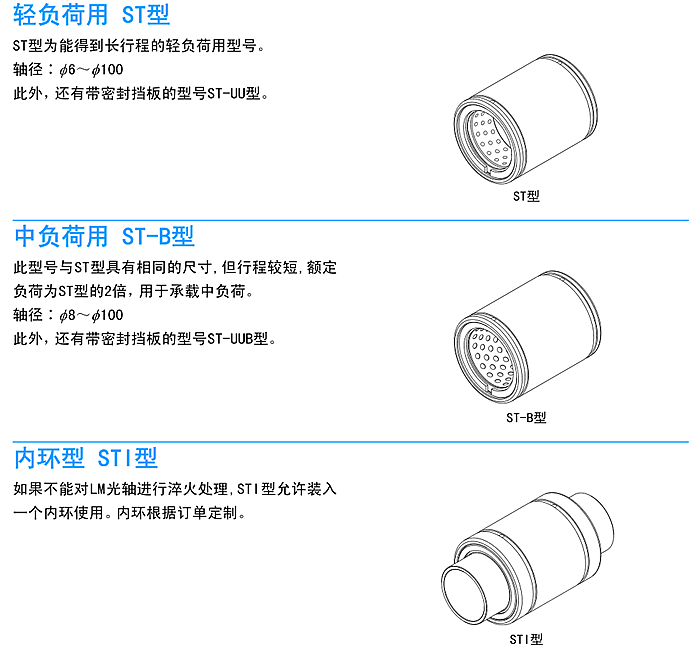

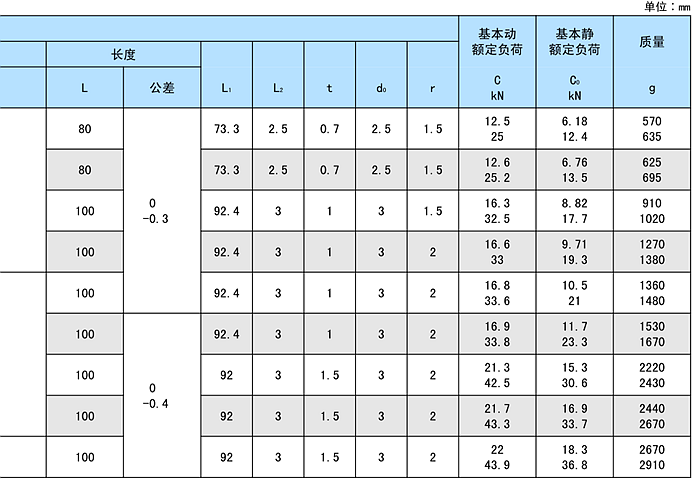

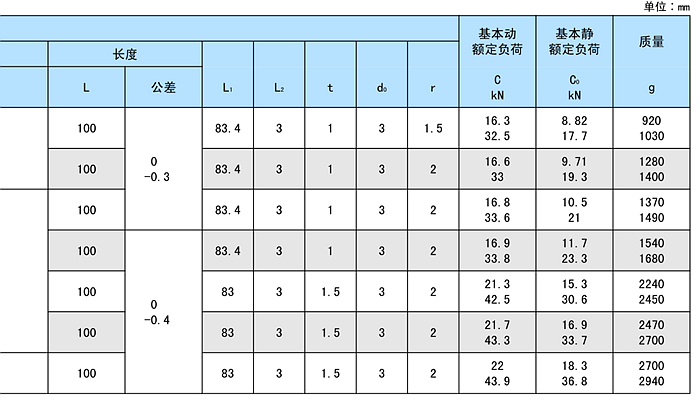

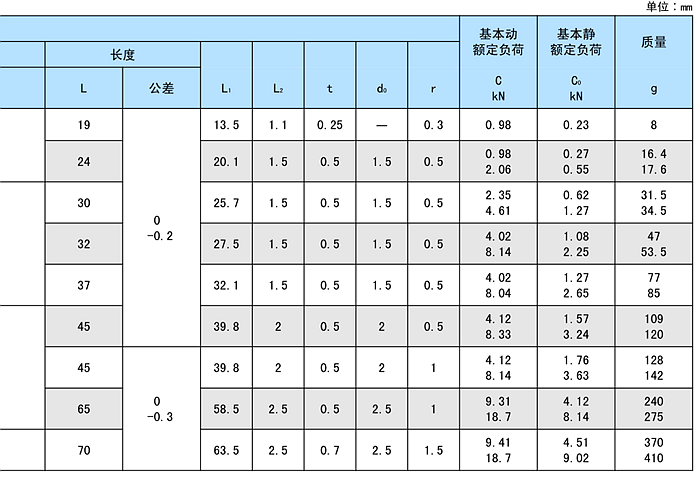

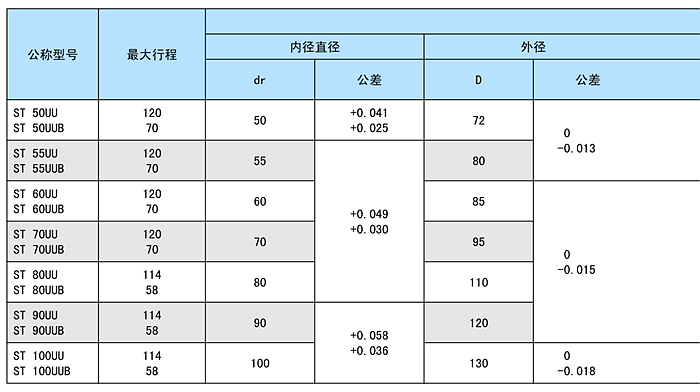

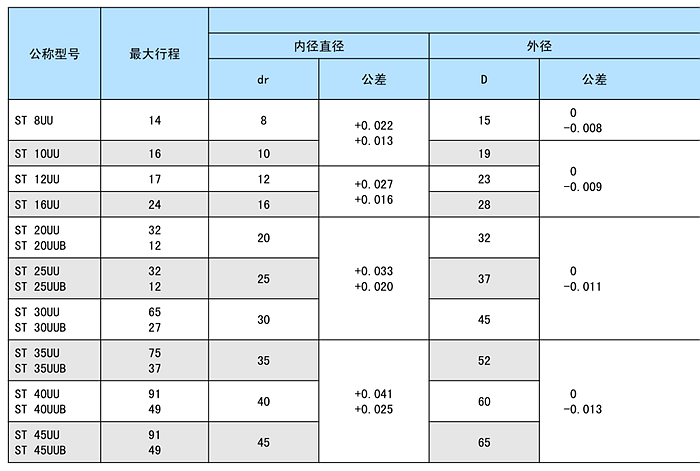

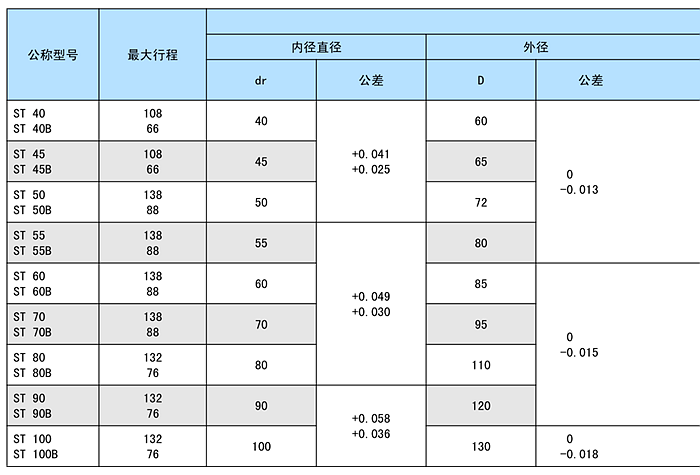

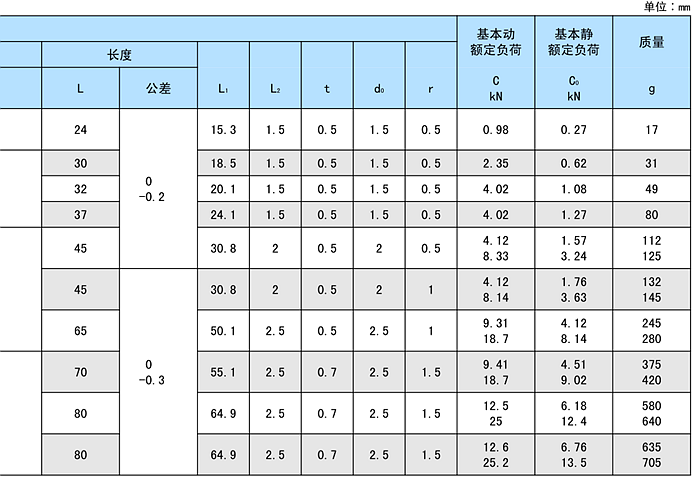

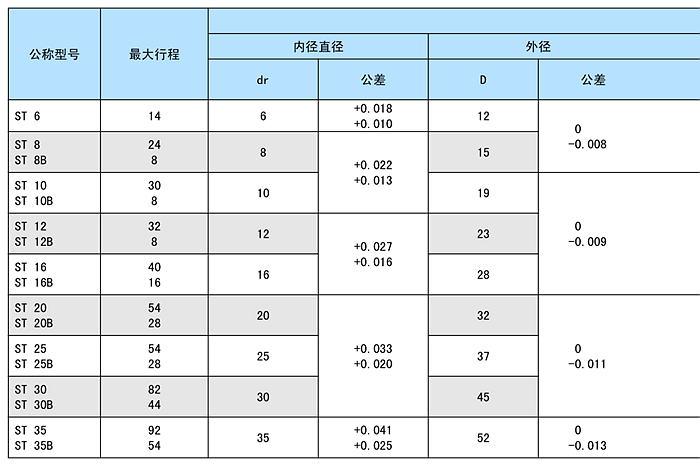

内径直径(dr)、轴承套外径(D)和轴承套长度(L)的容许尺寸公差请参照相应的尺寸表。

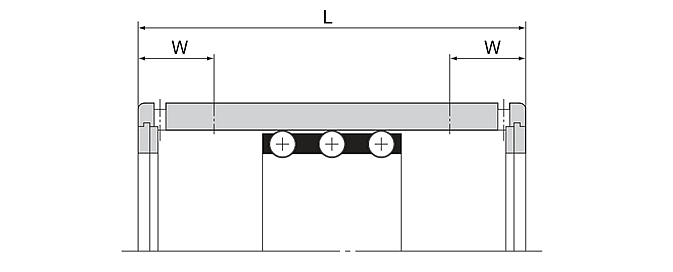

轴承套的端部可能会由于止动环的张力而变形，因此，在测量轴承套外径时，应使用下式计算测量范围，并求得在该范围内的平均直径。
轴承套外径的公差 ， 等于通过测量外径上的两点求得的最大直径和最小直径计算所得的平均值。
W = 4 + L/8
W ∶测量范围外长度 （mm）
L ∶轴承套长度 （mm）
对于在ST型中使用的ST轴，钢球直接在轴表面滚动，因此，在制造时要十分注意硬度、表面粗糙度以及尺寸精度。
尤其ST轴的硬度对于使用寿命的影响很大，在选择材料和热处理方法时应进行充分的探讨。
THK还制造高质量的ST轴，有关详细情况请向THK咨询。
【材质】
通常使用下列材料作为通过感应淬火进行表面硬化的合适材料。
• SUJ2（JIS G 4805∶高碳铬轴承钢）
• SK3～6（JIS G 4401∶碳素工具钢）
• S55C（JIS G 4051∶机械结构用碳钢）
【硬度】
建议表面硬度为58HRC(≒653HV)或更高。硬化层的深度根据轴的直径来确定，对于一般用途建议约为2mm。
ST轴的轴滚动面上可组合使用淬火的内环。
【表面粗糙度】
为了实现平滑的运动，表面粗糙度最好是0.40a或更低。如果在诸如冲压式冲模之类要求更高耐磨损性的场合，应将表面粗糙度加工到0.20a或以下。
【ST轴的装入】

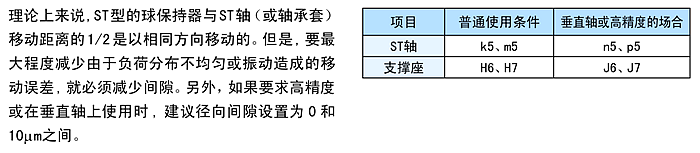

装配ST轴时，应将ST轴一直推入到指定的深度。如果间隙是负值，就需要较大的推力。但是应避免强行将轴敲入，而是先在ST轴上涂布润滑油，然后以轻微的反作用逐渐将轴推入。

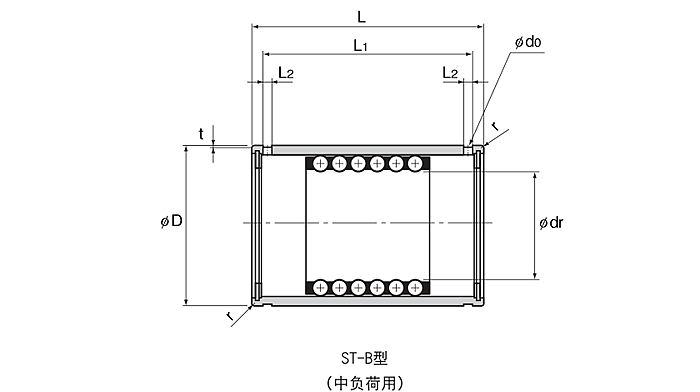

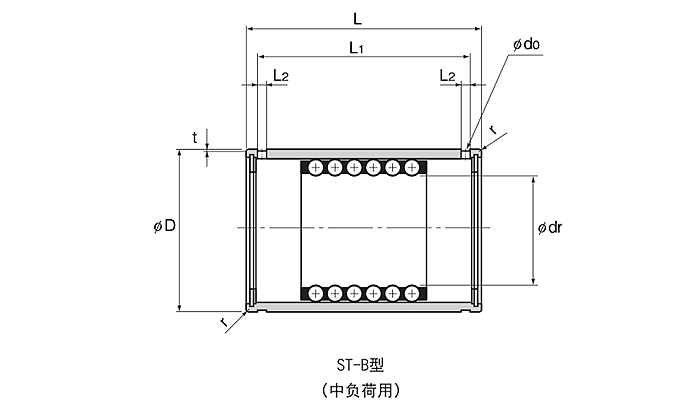

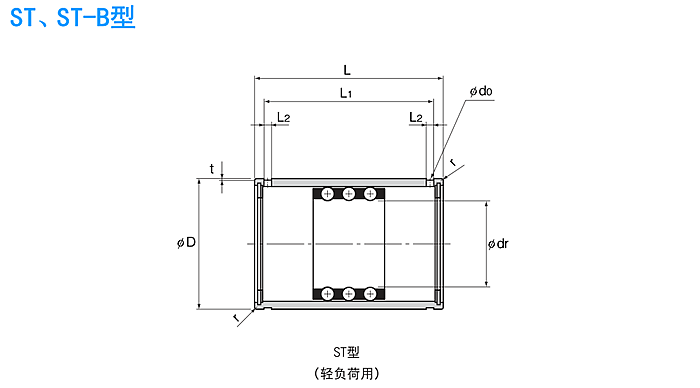

ST6 ST8 ST8B ST10 ST10B ST12 ST12B ST16 ST16B ST20 ST20B ST25 ST25B ST30 ST30B ST35 ST35B
ST40 ST40B ST45 ST45B ST50 ST50B ST55 ST55B ST60 ST60B ST70 ST70B ST80 ST80B ST90 ST90B ST100 ST100B

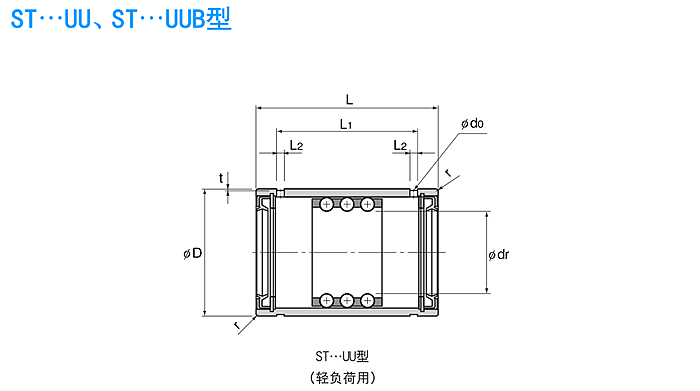

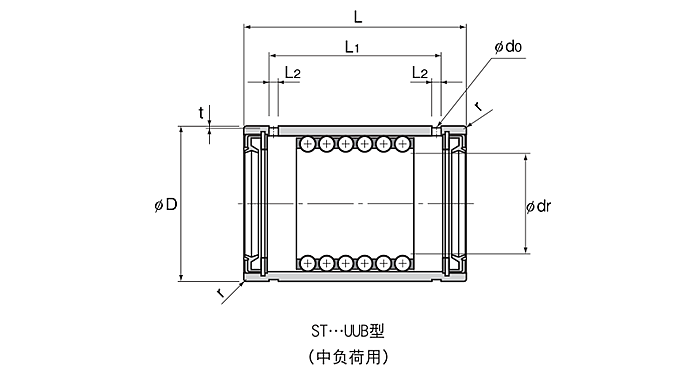

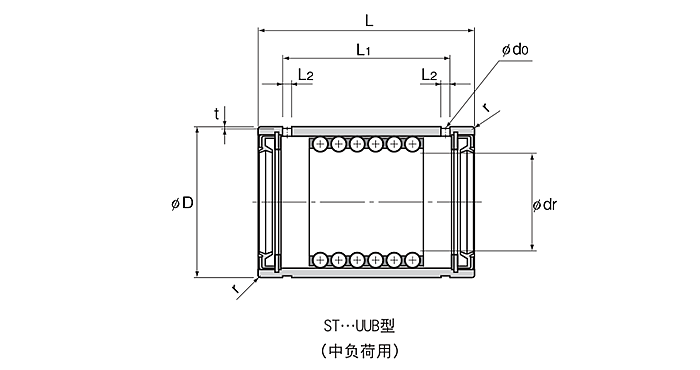

ST8UU ST10UU ST12UU ST16UU ST20UU ST20UUB ST25UU ST25UUB ST30UU ST30UUB ST35UU ST35UUB ST40UU ST40UUB ST45UU ST45UUB
ST50UU ST50UUB ST55UU ST55UUB ST60UU ST60UUB ST70UU ST70UUB ST80UU ST80UUB ST90UU ST90UUB ST100UU ST100UB
