优势特点：日本THK直线导轨滑块SVS35C属于机床用超重载荷导轨，组合高度为44，滑块对称安装孔为82*62。当THK直线导轨工作时，铅球在采用优质合金钢的滑轨和滑块之间，经高硬度处理和密成型磨削加工而成的滚道中滚动。

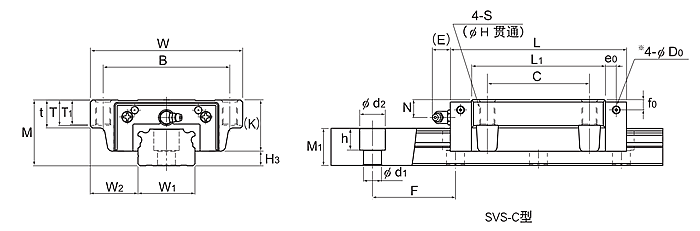

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S | H | L1 | t | T | T1 | K | N | f0 | E | e0 | D0 | 油嘴 | ||||||||||
| SVS35C | 44 | 100 | 109.5 | 82 | 62 | M10 | 8.5 | 79 | 20.1 | 18.9 | 16 | 35 | 12.1 | 8 | 12 | 6 | 5.2 | B-M6F | 9 | ||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||
|
宽度W1 ±0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||
| 单滑块 | 两个紧靠的轴承套 | 单滑块 | 两个紧靠的轴承套 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||
| SVS35C | 34 | 33 | 24.5 | 80 | 9×14×12 | 3000 | 68.6 | 88.6 | 1 | 5.49 | 0.927 | 5.09 | 1.2 | 1.5 | 6.0 |
手把手教你安装日本THK线性滑轨SVS35C
THK线性滑轨就是我们平常称的直线导轨。那么这么精密的零件怎么安装呢？好安装吗？下面小编手把手教你线性导轨的安装方法。
第一步，在安装之前必须要将机械安装面上的毛边、杂质、污物以及表面的划痕进行清除。
第二步，将滑轨轻轻地安置在床台上，轻拧紧装派配螺丝，使滑轨的基准面与安装面可以轻轻地靠紧。THK线性滑轨SVS35C两面都是基准面，不需要特殊的参考记号。
第三步，按照顺序把滑轨的定位螺丝拧紧，让轨道跟横向的安装面紧密的相接在一起。
第四步，使用扳手将装配的螺丝拧紧，拧的顺序是从中间开始向端部顺序的拧紧，这样安装会更加牢固，最后，用扭力扳手，按照规定的扭矩把滑轨的定位螺丝慢慢地拧紧。
其实安装THK线性滑轨SVS35C没有想象中的那么麻烦，只不过在安装中要小心、仔细，切记需要拧螺丝的地方一定要拧紧，这样使用时才能更安全。
