LM滚动导轨

THK线性滑轨HSR100HA

  • 产品品牌:
  • 产品型号:HSR100HA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:203 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK直线导轨滑块HSR100HA属于世界标准型导轨,组合高度为120,滑块对称安装孔为220*200。THK直线导轨是标准部件,对机床制造厂来说.唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。为了保证机床的精度,床身或立柱少量的刮研是必不可少的,在多数情况下,安装是比较简单的。

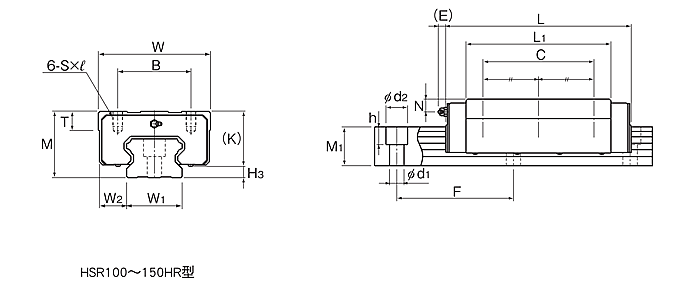

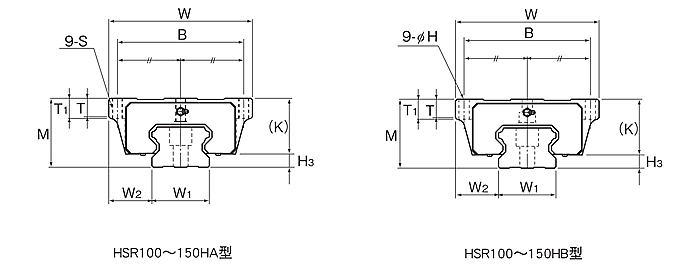

型号 外形尺寸 LM滑块尺寸 H3
高度
M
宽度
W
长度
L
B C H S×ℓ L1 T T1 K N E 油嘴
HSR100HA 120 250 334 220 200 - M18 ❈ 261 32 35 100 23 16 B-PT1/4 20

型号 LM轨道尺寸 基本额定负荷
静态容许力矩 kN•m*
质量
宽度W1
±0.05
W2 高度
M1
孔距
F
d1×d2×h 长度
Max
C
kN
Co
kN
MA MB MC
单滑块 双滑块紧靠 单滑块 双滑块紧靠 单滑块 LM滑块
kg
LM轨道
kg/m
HSR100HA 100 75 70 210 26×39×32 3000 351 506 19.4 98.2 19.4 98.2 22.4 32 49







日本THK线性滑轨HSR100HA和滑块设备如何及时检查和判断

       导轨和滑块是各大器械中关键的一部分。尤其电机,设备缺少电机则无法运行,但是在我们的设备运行当中有很多的原因造成我们导轨滑块损坏,这时候我们应该怎样及时的做检查和半段它的好坏,这就要急早的来做好预防工作。

       一、设备在运行的时候判断

       1.直线电机出现报警,通常100H较多,清洁内部后,复位仍报警。
       这种现象的出现,说明这个直线电机里面出现了问题,此时我们需要注意电机的滑块和导轨,通过近一步的检查来判别是否是滑块和导轨出现问题。

       2.直线电机在运行中,发生抖动,且温度较高。
       这种现象通常出现在台面顶杆电机,通过我们的断电检查来判断是否是滑块导轨的原因。

       3.直线电机刚启动的时候就报警,或是运行一会就报警,复位后运行一会又报警。
       在设备参数的正常情况下,这种情况说明直线电机的滑块或导轨已经磨损,需要及时停机检查。

       二、设备在停止的时候或维护的时候判断

       1.维护的时候,在断电的情况下,手推行走臂,无法正常顺利推动甚至卡死。

       2.手推行走臂的时候,一段正常,一段阻力大,甚至无法推动。

       3.在检查时候,发现电机上有脱落的滑块弹珠。

       以上描述的THK线性滑轨HSR100HA和滑块设备如何及时检查和判断,都很实用的,只要我们能够认真检查和维护,它的运作时间也会更久一些。
