优势特点：日本THK直线导轨滑块HRW17CR属于宽幅轨道型导轨，组合高度为17，滑块对称安装孔为29*15。直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

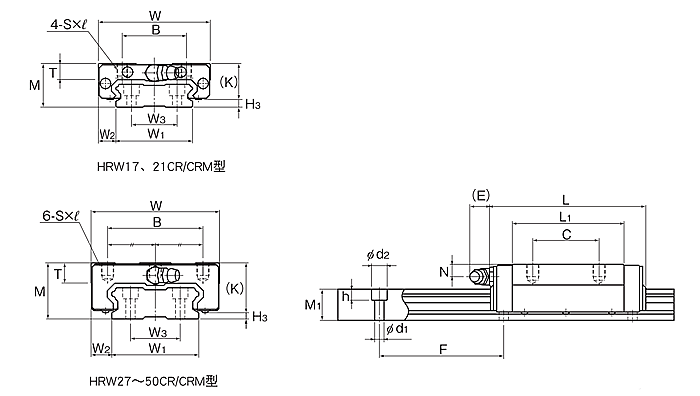

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | |||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S×ℓ | L1 | T | K | N | E |
润滑孔 d |
油嘴 | ||||||||||||||||||||||||
| HRW17CR | 17 | 50 | 50.8 | 29 | 15 | M4×5 | 33.6 | 6 | 14.5 | 4 | 2 | - | PB107 | 2.5 | ||||||||||||||||||||||
| HRW17CRM | ||||||||||||||||||||||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 ±0.05 |
W2 | W3 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | ||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| HRW17CR | 33 | 8.5 | 18 | 9 | 40 | 4.5×7.5×5.3 |
1900 （800） |
4.31 | 8.14 | 0.0417 | 0.244 | 0.0417 | 0.244 | 0.128 | 0.12 | 2.1 | |
| HRW17CRM | |||||||||||||||||
日本THK直线导轨HRW17CR的预压
THK滑轨滑块的预压分为重预压，中预压，轻预压，无预约四种预压方式，预压主要通过钢珠调整。通过调节预压，对我们直线导轨的精度有利。
THK直线导轨HRW17CR的径向间隙，对运行精度，耐负荷性能及刚性都有明显影响，因此根据用途适当地选择间隙是很重要的一般，考虑到因往复运动而产生的震动冲击，选择负间隙，对使用寿命及精度都会带来好的效果。
调预压的方式为更换钢珠之大小，一般调整预压的工作皆必须在原厂完成，若客户想自行调整预压，请与原厂联络相关技术事宜。
因滑块中事前作了内部负荷，考虑预压时的负荷大小与寿命---直线导轨中施加预压（中预压）使用时。有必要考虑预压负荷进行寿命计算。
日本THK直线导轨滑块HRW17CR属于宽幅轨道型导轨，组合高度为17，滑块对称安装孔为29*15。直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
