LM滚动导轨

THK宽幅轨道型HRW直线导轨

  • 产品品牌:
  • 产品型号:THK宽幅轨道型HRW直线导轨
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:678 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK直线导轨HRW系列:由于THK独特的圆弧沟槽的正面组合(DF组合)具有自动调节能力即使施加预压也能吸收安装误差从而得到高精度、平滑稳定的直线运动。







钢球沿着LM轨道和LM滑块上经过精密研磨加工的4列滚动面进行滚动;通过组装在LM滑块上的端盖板,使钢球列循环运动。

LM滑块采用保持板将钢球保持住,因此即使从LM轨道中抽出LM滑块,钢球也不会脱落。(HRW12和14LR型除外)为使LM滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定载荷,各钢球列被设计成按接触角45°配置,因此无论何种姿势都可以使用。并且因能施加均等的预压,从而既能一边维持较低的磨擦数,又加强了4个方向的刚性。此型号为轨道幅度宽、总高度低的低重心构造,因此可在需节省空间的场所或有力矩作用,需要高刚性的场所等单轴使用。

【小型化、重负荷】
由于有效钢球数量多,所以此型号在所有方向上都具有高刚性。轨道幅度宽,单轴即可承受足够的力矩。另外,轨道的断面二次矩大,因此侧向的刚性也高。从而不需要如侧面支撑等加固件。

【自动调心能力】
由于THK独特的圆弧沟槽的正面组合(DF组合)具有自动调节能力,即使施加预压也能吸收安装误差,从而得到高精度、平滑稳定的直线运动。

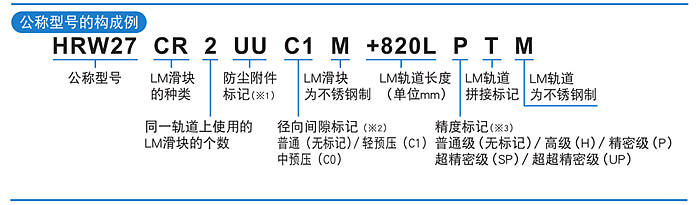

HRW17CA  HRW17CAM  HRW21CA  HRW21CAM  HRW27CA  HRW27CAM  HRW35CA  HRW35CAM HRW50CA  HRW60CA

HRW12LRM  HRW14LRM  HRW17CR  HRW17CRM  HRW21CR  HRW21CRM  HRW27CR  HRW27CRM HRW35CR  HRW35CRM  HRW50CR
