优势特点：日本THK直线导轨GSR系列优点：此型号钢球的接触角设计成可承载所有方向的负荷，因此可用于承载反径向载荷、侧向载荷或所有方向力矩的场所。

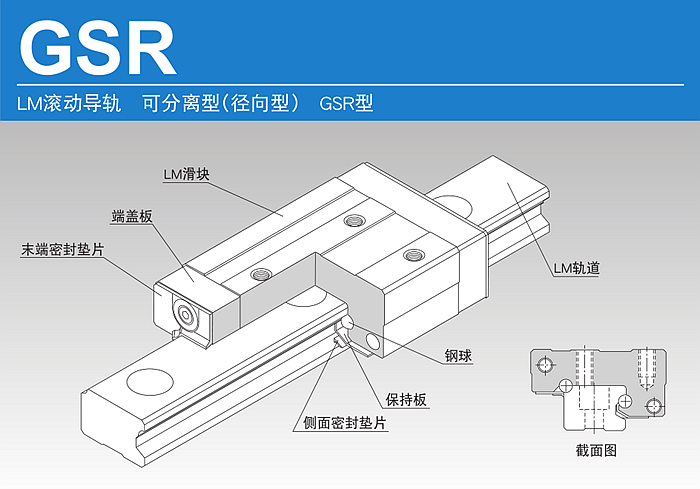

钢球沿着LM轨道和LM滑块上经过精密研磨加工的2列滚动面进行滚动；通过组装在LM滑块上的端盖板，使钢球列循环运动。LM滑块采用保持板将钢球保持住，因此钢球不会脱落。
由于LM滑块的顶面倾斜，用装配螺栓固定LM滑块即可简单地消除间隙、得到适当的预压。GSR型是采用圆弧沟槽的特殊接触构造，因此自动调心能力很强，最适用于不容易实现高安装精度的场所以及一般工业机床等。
✲GSR型不能单轴使用
【互换性】
LM滑块与LM轨道具有互换性，可以分别储存。因而如果库存有长尺寸的LM轨道，可将轨道切割成所需要的长度来使用。
【小型化】
GSR型采用尽量控制了总高度的低重心构造，从而使机械体积小型化成为可能。
【可承载所有方向的负荷】
此型号钢球的接触角设计成可承载所有方向的负荷，因此可用于承载反径向载荷、侧向载荷或所有方向力矩的场所。

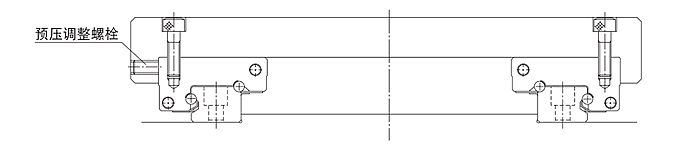

工作台加工出靠肩，使LM滑块紧贴两侧靠肩,并从一侧用螺栓推压LM滑块，施加预压从而使刚性提高。
● LM轨道的底面实施了螺纹加工,因此容易安装在工字钢和槽钢上。
● LM轨道的顶面无安装孔,从而提高了密封性能,可防止异物（切削碎屑等）的进入。

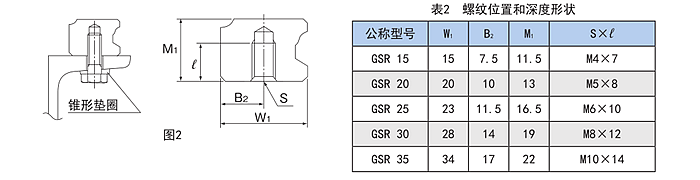

（1） 螺栓的长度,请通过确保在螺栓端部和螺纹底部(有效螺纹深度)之间有2到3mm的间隙来决定。
（2） 如 图2 所示,还备有安装在型钢上使用的锥形垫圈。

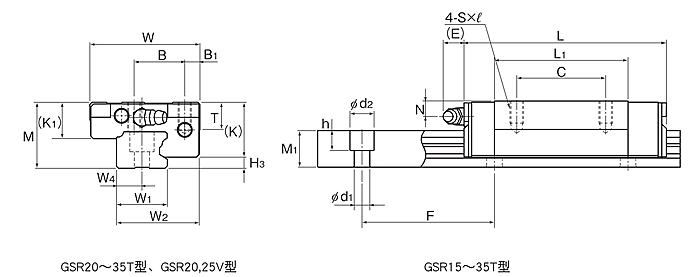

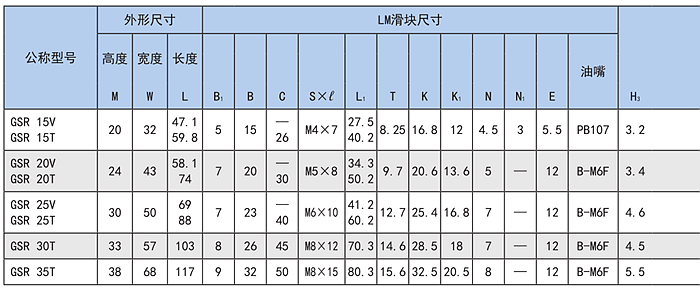

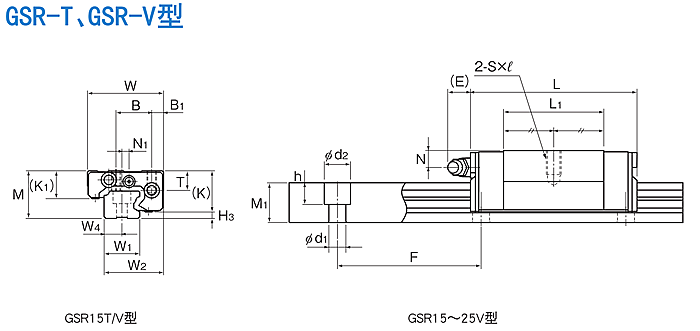

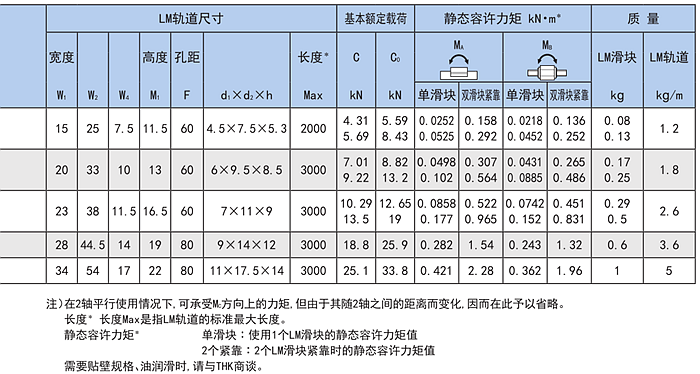

GSR15V GSR15T GSR20V GSR20T GSR25V GSR25T GSR30T GSR35T
