LM滚动导轨

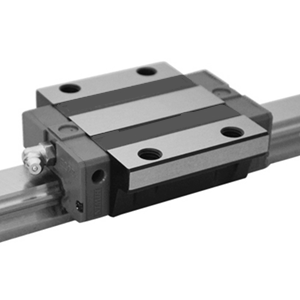

THK直线滑轨SR55TB/TBM

  • 产品品牌:
  • 产品型号:SR55TB/TBM
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:234 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK直线导轨滑块SR55TB/TBM属于径向型导轨,组合高度为68,滑块对称安装孔为116*75。返向装置两端装有防尘密封端盖,可有效的防止灰尘、硝末进入滑块内部,直线导轨的润滑则通过注油杯注入润滑剂来完成。


型号 外形尺寸 LM滑块尺寸 H3
高度
M
宽度
W
长度
L
B C H L1 T T1 K N E 油嘴
SR55TB/TBM 68 140 156 116 75 14 117 15.3 17 54.5 12 16 B-PT1/8 13.5

型号 LM轨道尺寸 基本额定负荷
静态容许力矩 kN•m*
质量
宽度W1
±0.05
W2 高度
M1
孔距
F
d1×d2×h 长度
Max
C
kN
Co
kN
MA MB MC
单滑块 双滑块紧靠 单滑块 双滑块紧靠 单滑块 LM滑块
kg
LM轨道
kg/m
SR55TB/TBM 48 46 38 120 14×20×17 3000 89.1 157 2.27 11.3 1.39 6.98 2.87 4.2 12.8







日本THK直线滑轨SR55TB/TBM的安装要求

      THK直线滑轨SR55TB/TBM与平面导轨一样,有两个基本元件;一个作为导向的为固定元件,另一个是移动元件。由于直线导轨是标准部件,对机床制造厂来说,唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。当然,为了保证机床的精度,床身或立柱少量的刮研是必不可少的,在多数情况下,安装是比较简单的。

      用两个等高量块和一大理石量尺放在安装基面上,放上精密的水平仪调试底座水平,要求是底座中凸(2~3格)。直线导轨安装基面粗糙度,平面度,直线度以及外观的检查。

      当水平调试好以后,必须用激光干涉仪测量出主直线导轨安装基面,我们通常以靠近右侧立柱的一条直线导轨面为主导轨)的平面度允许每10m中凸0.05mm,全行程直线度允许中凸0.03mm。粗糙度要求1.6,外观无铸造缺陷。

      THK直线滑轨SR55TB/TBM安装基面与导轨侧基准安装面的倒角处理。要求:倒角半径小于或等于3.5mm,若发现倒角过大或凸出,应及时采用油石和锉刀处理,否则会造成导轨精度的安裝不良或者会干涉thk滑块。

      导轨工作台是装有两条滚动直线导轨,每条导轨上有两个滑块,以保证移动的稳定性。校直的两个目标:一.基准导轨达的直线度误差达在到规定范围内; 二.两条导轨之间的平行度误差达到规定值。

      日本THK直线导轨滑块SR55TB/TBM属于径向型导轨,组合高度为68,滑块对称安装孔为116*75。返向装置两端装有防尘密封端盖,可有效的防止灰尘、硝末进入滑块内部,直线导轨的润滑则通过注油杯注入润滑剂来完成。
