THK板式导轨

THK直线导轨FBL56H 305

  • 产品品牌:
  • 产品型号:FBL56H 305
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:309 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK板式导轨FBL56H 305属于板式有限运动导轨,轨道长度为305,行程为330。由于铜球受到对称四点束制,可同时载受四周各方向的负荷,且几乎无偏移现象发生,因此刚性更强能维持高精度。

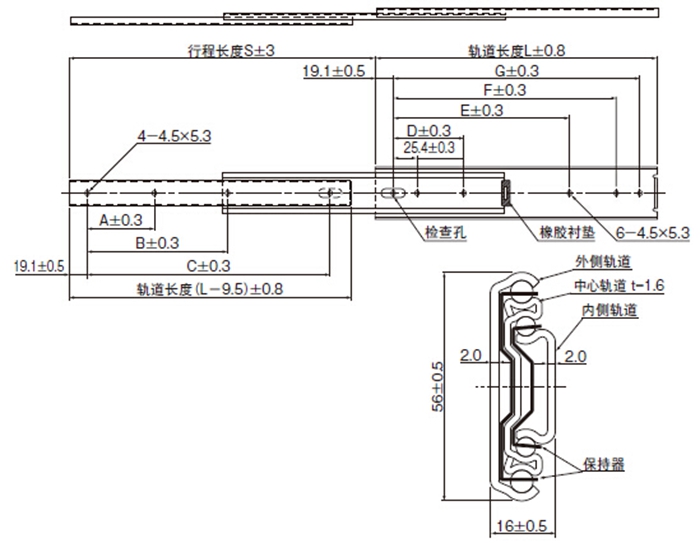

轨道长度

L

(±0.8)

行程

S

(±3)

安装孔尺寸 安装孔个数

容许载荷

N/组

质量

KG/组

A B C D E F G

内侧

轨道

外侧

轨道

305 330 76.2 177.8 254.0 76.2 190.5 241.3 266.7 4 6 850 1.76



手把手教你安装日本THK直线导轨FBL56H的方法

       线性导轨就是我们平常称的直线导轨,台湾一般称为线性导轨或者是线性滑轨。那么这么精密的零件怎么安装呢?好安装吗?下面东莞市创威达五金机电有限公司手把手教你安装THK直线导轨FBL56H吧!

       一、在安装之前必须要将机械安装面上的毛边、杂质、污物以及表面的划痕进行清除。

       二、将滑轨轻轻地安置在床台上,轻拧紧装派配螺丝,使滑轨的基准面与安装面可以轻轻地靠紧。THK的线性导轨两面都是基准面,不需要特殊的参考记号。

       三、按照顺序把滑轨的定位螺丝拧紧,让轨道跟横向的安装面紧密的相接在一起。

       四、使用扳手将装配的螺丝拧紧,拧的顺序是从中间开始向端部顺序的拧紧,这样安装会更加牢固。

       五、用扭力扳手,按照规定的扭矩把滑轨的定位螺丝慢慢地拧紧。

       其实安装THK直线导轨FBL56H没有想象中的那么麻烦,只不过在安装中要小心、仔细,切记需要拧螺丝的地方一定要拧紧,这样使用时才能更安全。
