THK板式导轨

THK直线导轨FBL35G-P14 711

  • 产品品牌:
  • 产品型号:FBL35G-P14 711
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:229 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK板式导轨FBL35G-P14 711属于板式有限运动导轨,轨道长度为711,行程为734。THK直线导轨为一种滚动导引,借由钢珠在滑块与滑轨之间作无限滚动循环,负载平台能沿着滑轨轻易地以高精度作线性运动。

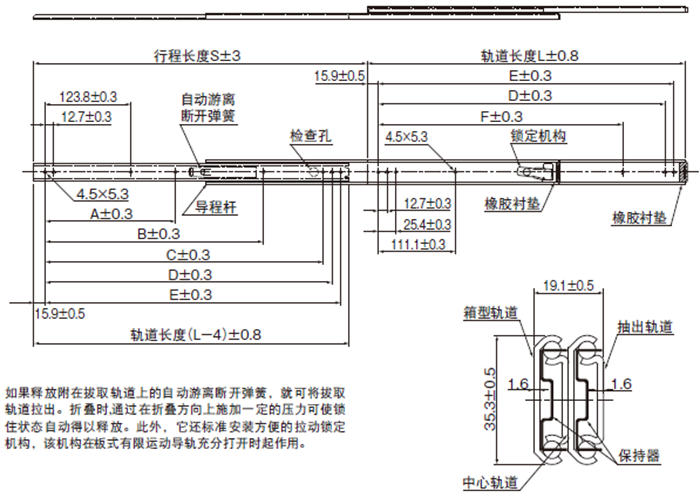

轨道长度

L

(±0.8)

行程

S

(±3)

安装孔尺寸 安装孔个数

容许载荷

N/组

质量

KG/组

A B C D E F

内侧

轨道

外侧

轨道

711 734 339.7 568.3 654.0 666.7 679.4 555.6 8 7 355 2.8



日本THK直线导轨FBL35G-P14的预压

       THK直线导轨的预压分为重预压,中预压,轻预压,无预约四种预压方式,预压主要通过钢珠调整。通过调节预压,对我们直线导轨的精度有利。

       THK直线导轨FBL35G-P14的径向间隙,对运行精度,耐负荷性能及刚性都有明显影响,因此根据用途适当地选择间隙是很重要的一般,考虑到因往复运动而产生的震动冲击,选择负间隙,对使用寿命及精度都会带来好的效果。

       调预压的方式为更换钢珠之大小,一般调整预压的工作皆必须在原厂完成,若客户想自行调整预压,请与原厂联络相关技术事宜。

       因滑块中事前作了内部负荷,考虑预压时的负荷大小与寿命---直线导轨中施加预压(中预压)使用时。有必要考虑预压负荷进行寿命计算。
