THK板式导轨

THK板式有限运动导轨

  • 产品品牌:
  • 产品型号:THK板式有限运动导轨
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:381 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:THK板式有限运动导轨系列优点:由于FBL型易于安装可进行平稳的直线运动它能在广泛的范围中使用例如复印机、测量设备、通信设备、医疗设备、自动售货机和各种办公设备等的滑动部位。







板式有限运动导轨FBL型是用于有限运动的滑动装置,它薄而紧凑,重量轻且价格低。在其内侧轨道和外侧轨道之间有2排钢球,而内轨道是以精密轧制成形的钢板制造的。钢球在精密冲压成形的保持器中均匀排列,因而消除了钢球之间的摩擦,形成了平稳的滑动机构。

由于FBL型易于安装,可进行平稳的直线运动,它能在广泛的范围中使用,例如复印机、测量设备、通信设备、医疗设备、自动售货机和各种办公设备等的滑动部位。

【安装简单的单元类型】
由于滑动装置的间隙和运动经过最佳调节 , 因此只要用螺丝将此装置安装到基座或工作台上就可使滑动机构几乎不产生运行噪声。

【薄型小型化】
由于横断面形状设计为薄形,此滑动部件在安装时只需要少量的旁侧空间。此外,根据负荷情况可以并行安装所需的多个板式有限运动导轨。

【免维护】
板式有限运动导轨经过镀锌处理,因此具有高耐蚀性。此外,滑动装置包含在氧化作用下高度稳定的锂皂基润滑脂。













【板式有限运动导轨的装配螺栓】
板式有限运动导轨在设计上使用 M4 螺栓安装。由于安装空间狭小,如图1所示,建议使用半圆头螺栓或扁头结合螺栓。

注)对于 FBL27S/27S-P14/27D 等型号 , 请使用 M4 扁头结合螺栓、M3半圆头螺栓或M3扁头结合螺栓。
注)对于FBL48DR型,请使用M5×8安装螺栓。
注)对于E15型,请使用M2.6埋头螺栓。
注)对于E20型和D20型,请使用M3埋头螺栓。
注)对于FBL35E型,请使用M3半圆头螺栓或扁头结合螺栓。


【板式有限运动导轨的安装方法】
当保持最大行程时 , 在内侧轨道和外侧轨道重叠的部位安装外侧轨道,将内侧轨道向后滑动,然后使用螺丝通过检查孔固定轨道。


【有关容许负荷与安装方式】
如果要使用与图3不同的安装方式,请向THK咨询。板式有限运动导轨的容许负荷是指,在Pa方向,2个轨道在内侧轨道中央及处于最大行程时能受到的负荷。


【表面处理】
板式有限运动导轨的表面 , 标准采用电镀锌法处理(铬酸光泽处理)。同时也提供有色镀铬处理和镀铬处理。详细内容请向THK咨询。






























































【使用】
(1) 板式有限运动导轨倾斜后可能会因为自身重量而落下,请加以注意。
(2) 板式有限运动导轨落下或受敲击可能会造成破损 , 请加以注意。此外,如果受到外力撞击,则即使外观看不出破损也可能造成功能的损失,请加以注意。

【使用注意事项】
(1) 安装板式有限运动导轨时,请始终保持两侧轨道的平行。
(2) 异物进入后可能引起板式有限运动导轨的破损或者功能的损失。
(3) 请避免在常温以外,以及会产生摩擦阻力热的激烈往复运动,水、粉尘等恶劣条件下使用。
(4) 板式有限运动导轨的耐久性除了随操作频率变化之外,也受拉伸尺寸、运行距离、安装条件以及环境等因素的影响,选择板式有限运动导轨时,请考虑上述因素。

【储存】
储存板式有限运动导轨时应避免高温、低温和高度潮湿的环境。

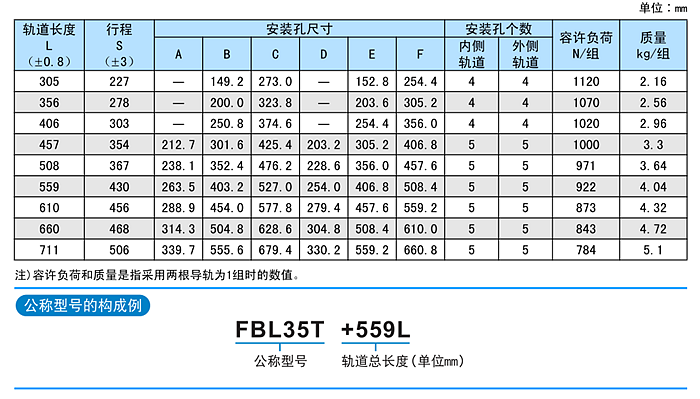

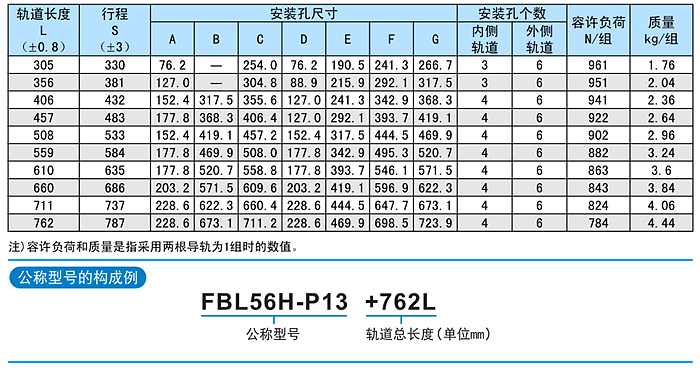

FBL27S  FBL27S-P14  FBL35S  FBL35S-P13  FBL35S-P14  FBL35M  FBL35J  FBL35B  FBL35T  FBL27D  FBL35E  FBL35E-P14  FBL35G-P13  FBL35G-P14  FBL35D  FBL35W  FBL51H  FBL51H-P13  FBL51H-P14  FBL35K  FBL56H  FBL56H-P13  FBL56H-P14  FBL35F  FBL56F  FBL48DR

E15  E20  D20
